1 阻抗模型（信号1层与3层）

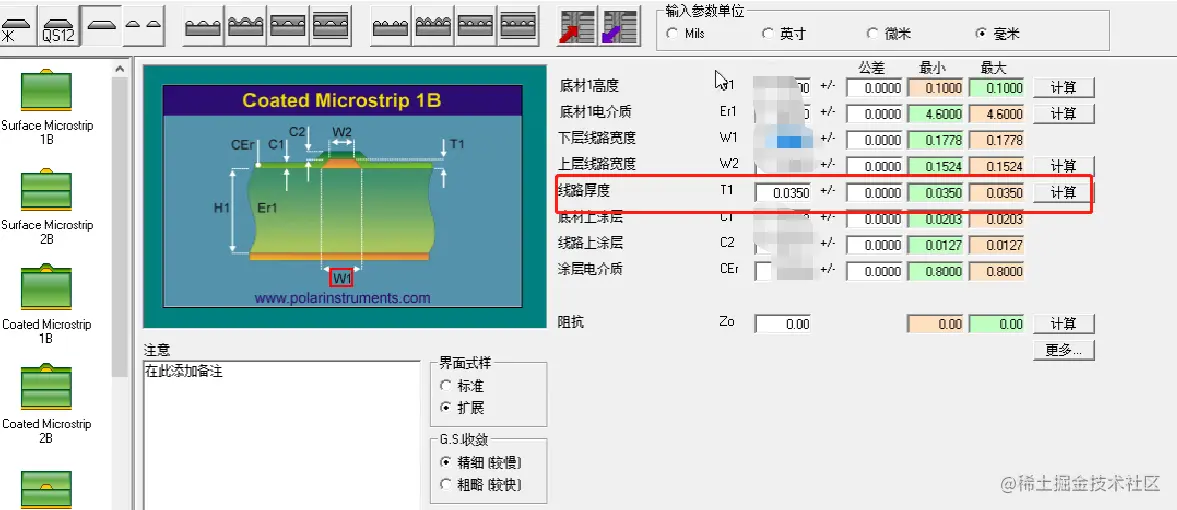

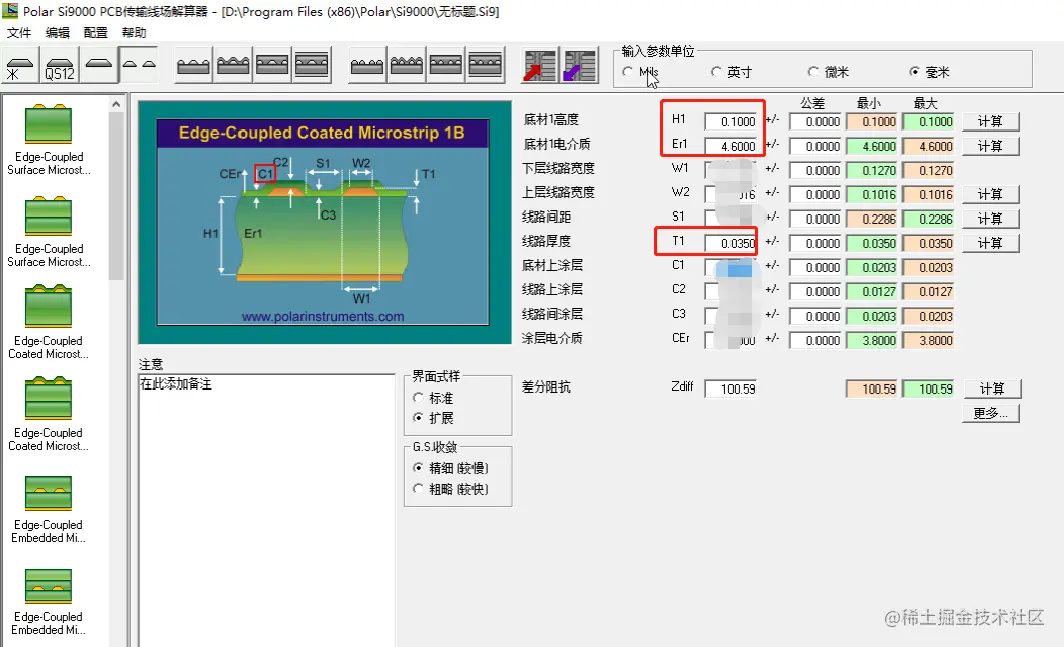

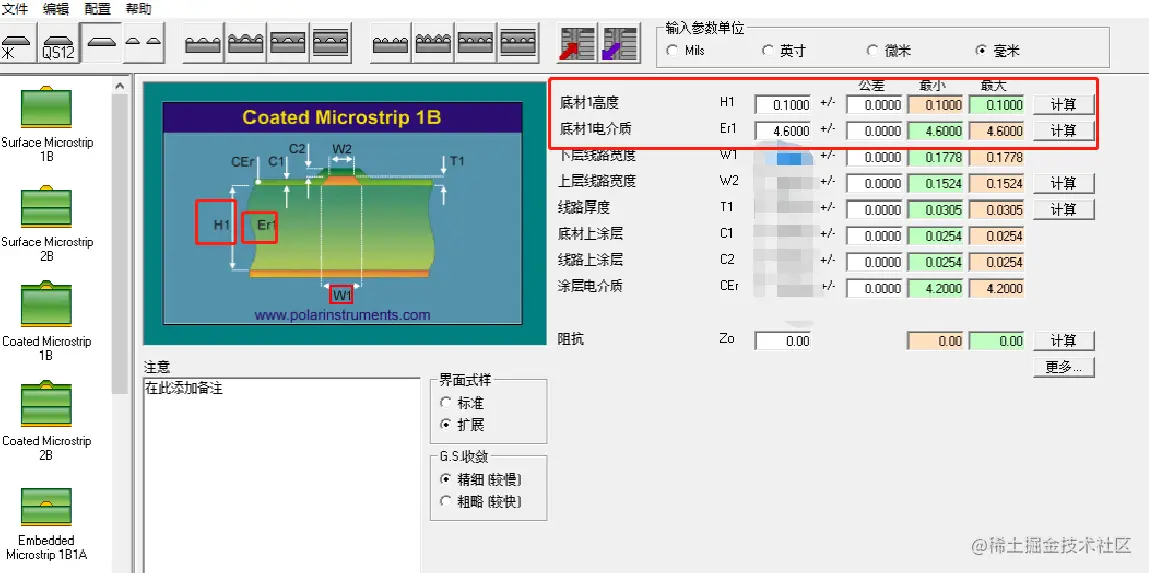

2 阻抗计算

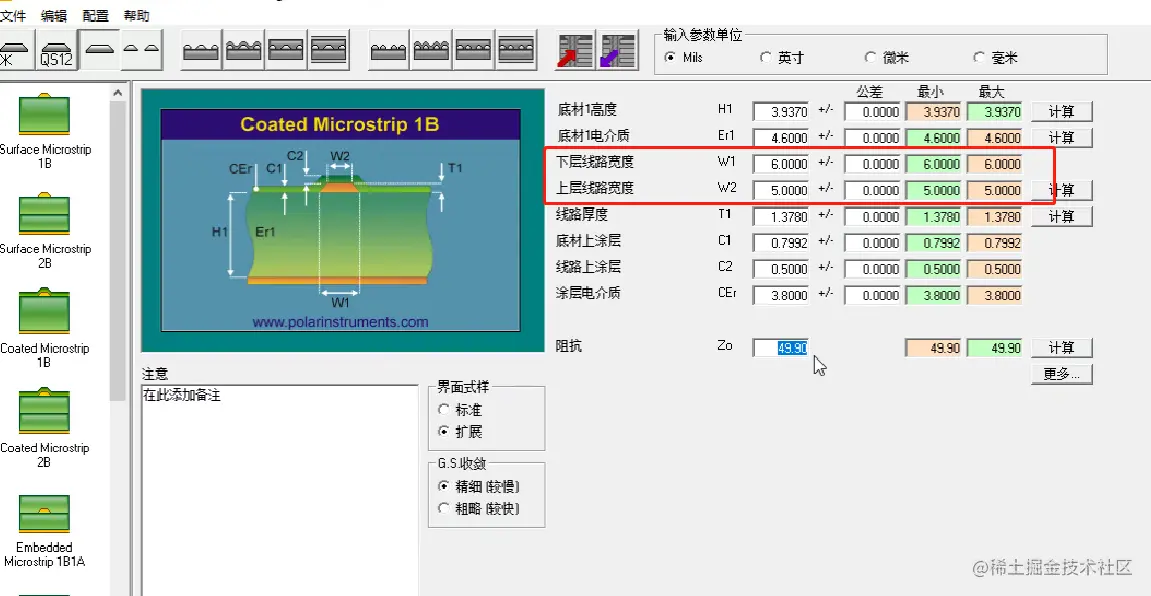

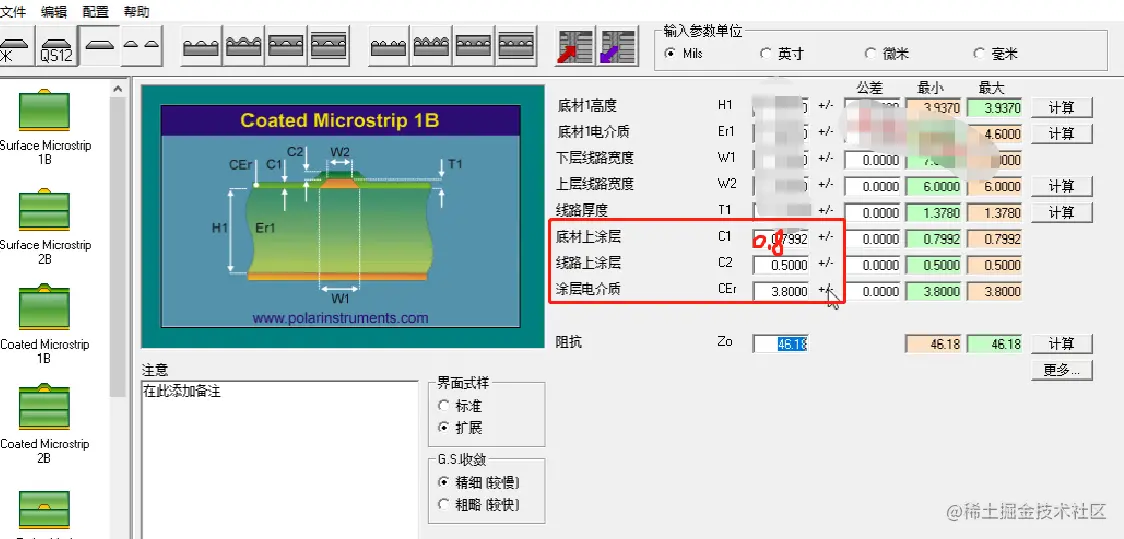

2.1 数据线50欧阻抗匹配（线宽5mil）

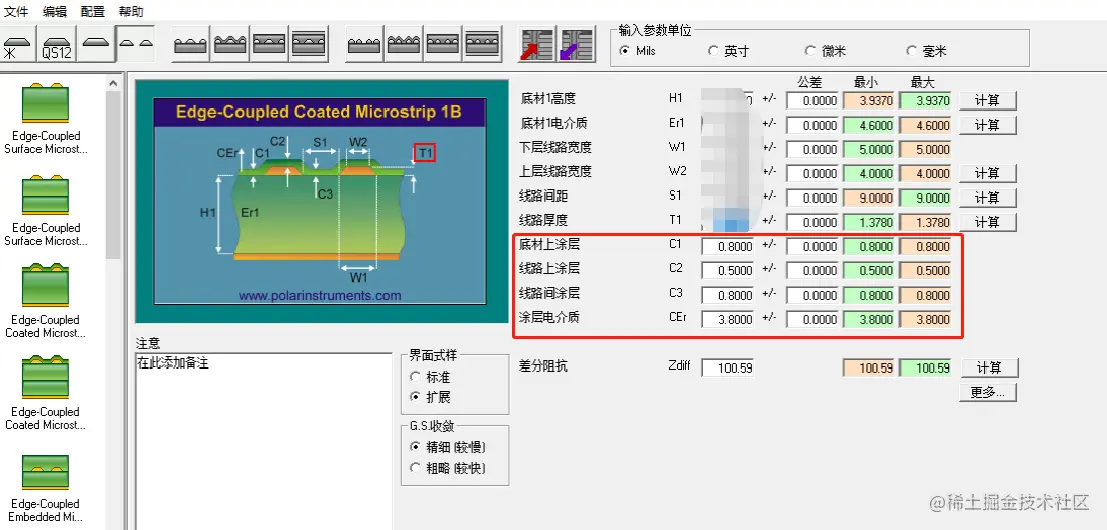

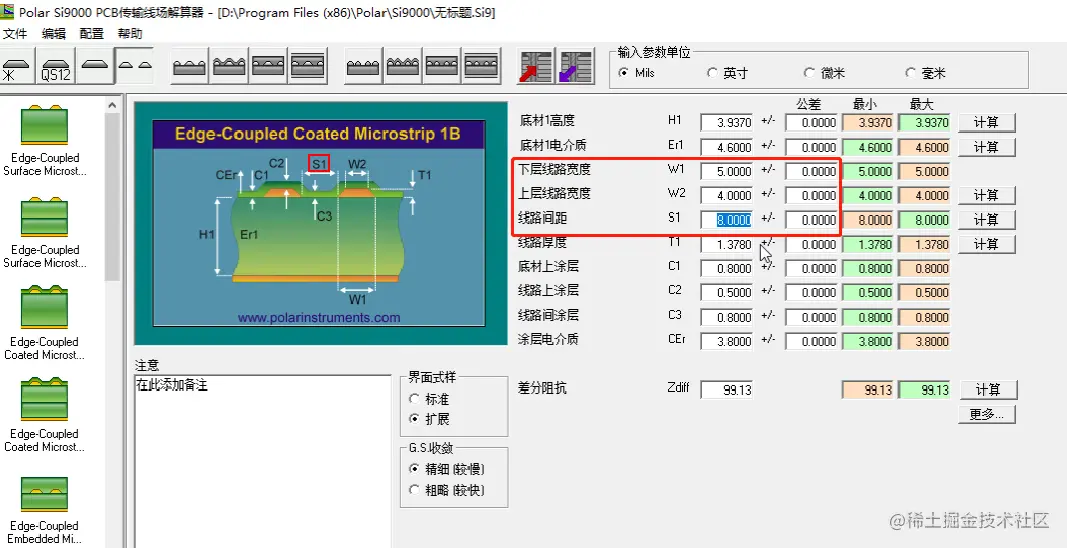

2.2 地址线差分100欧阻抗匹配（间距8mil）
3 布线(xSignal)

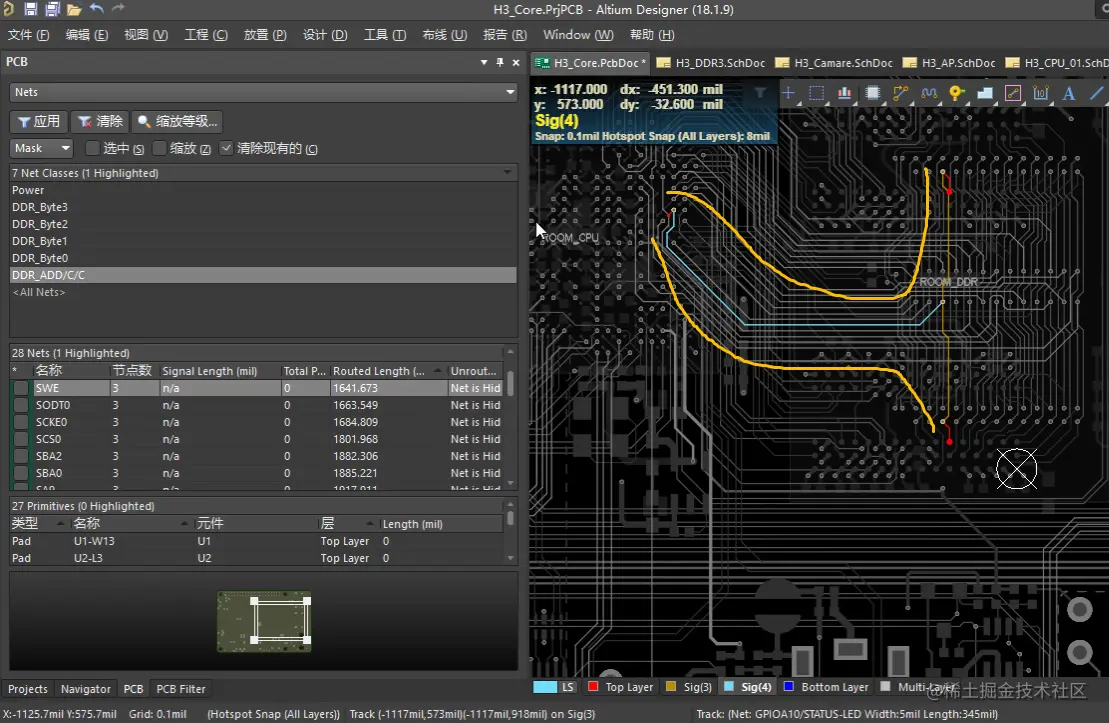

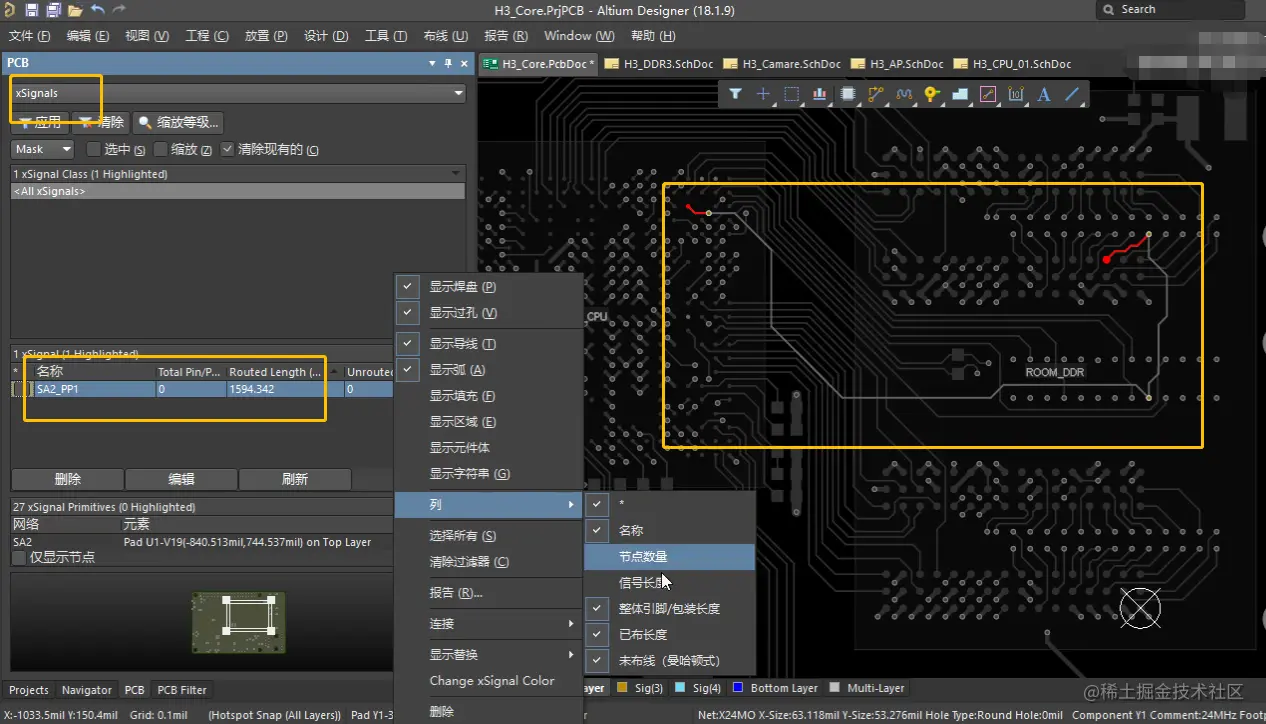

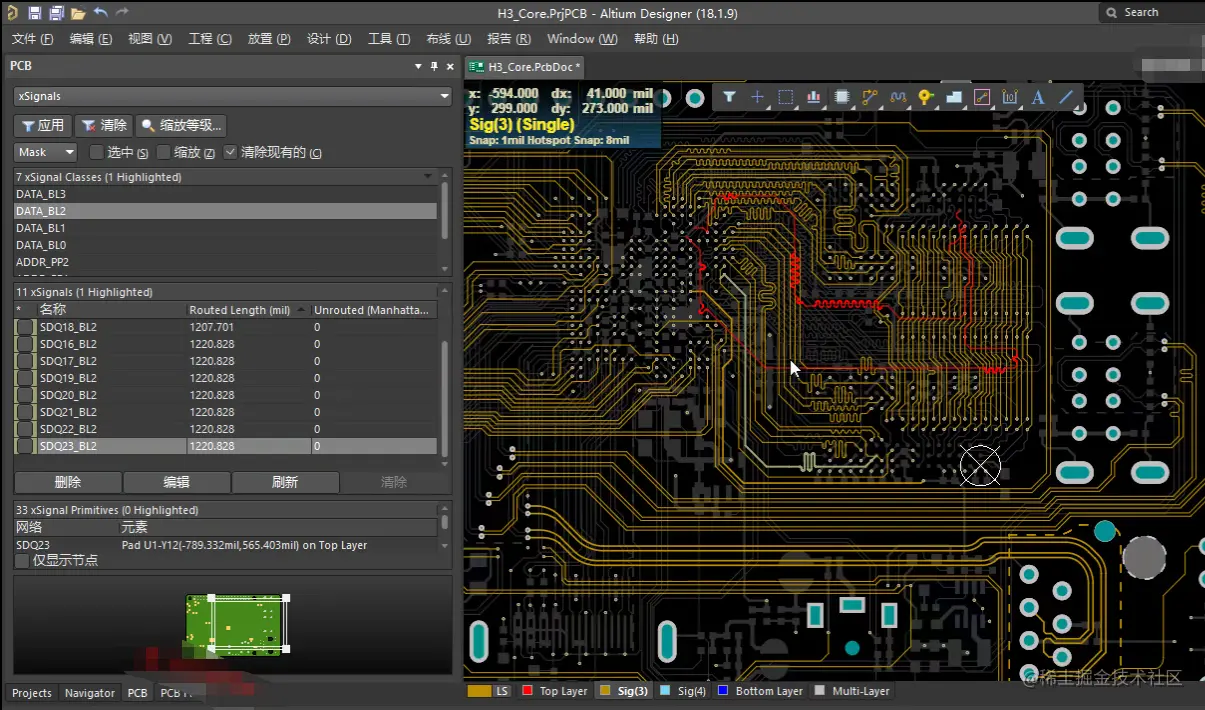

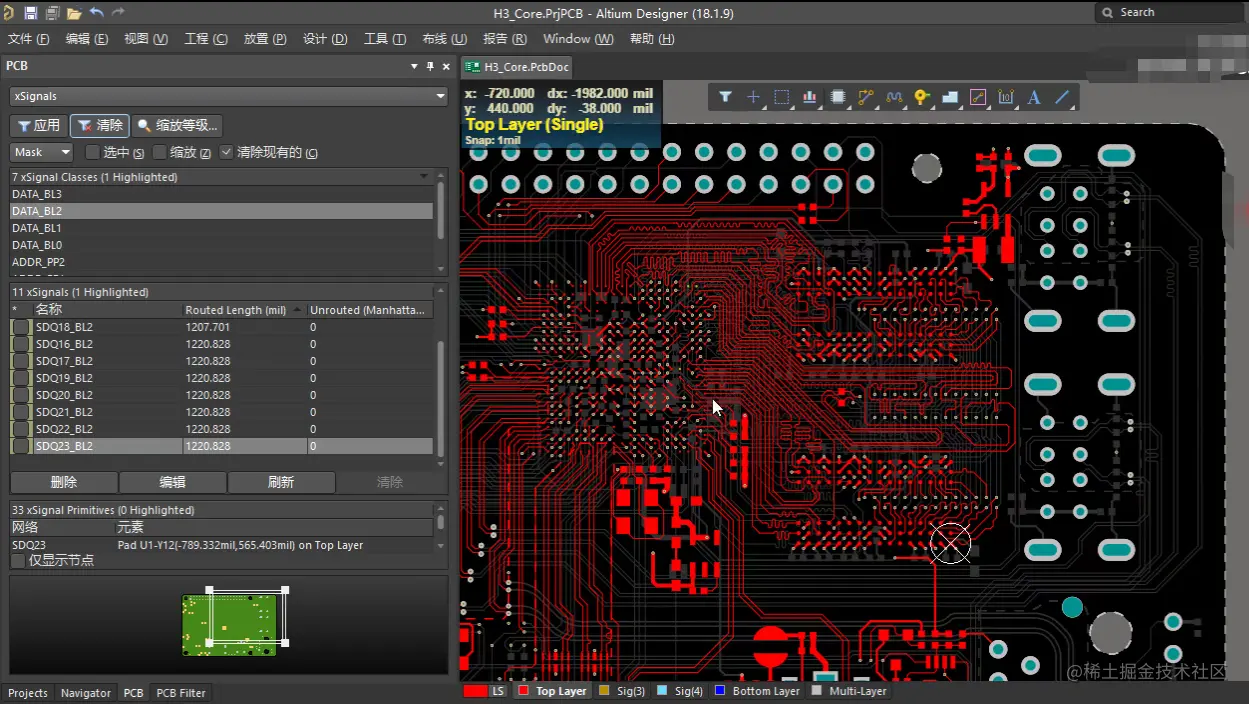

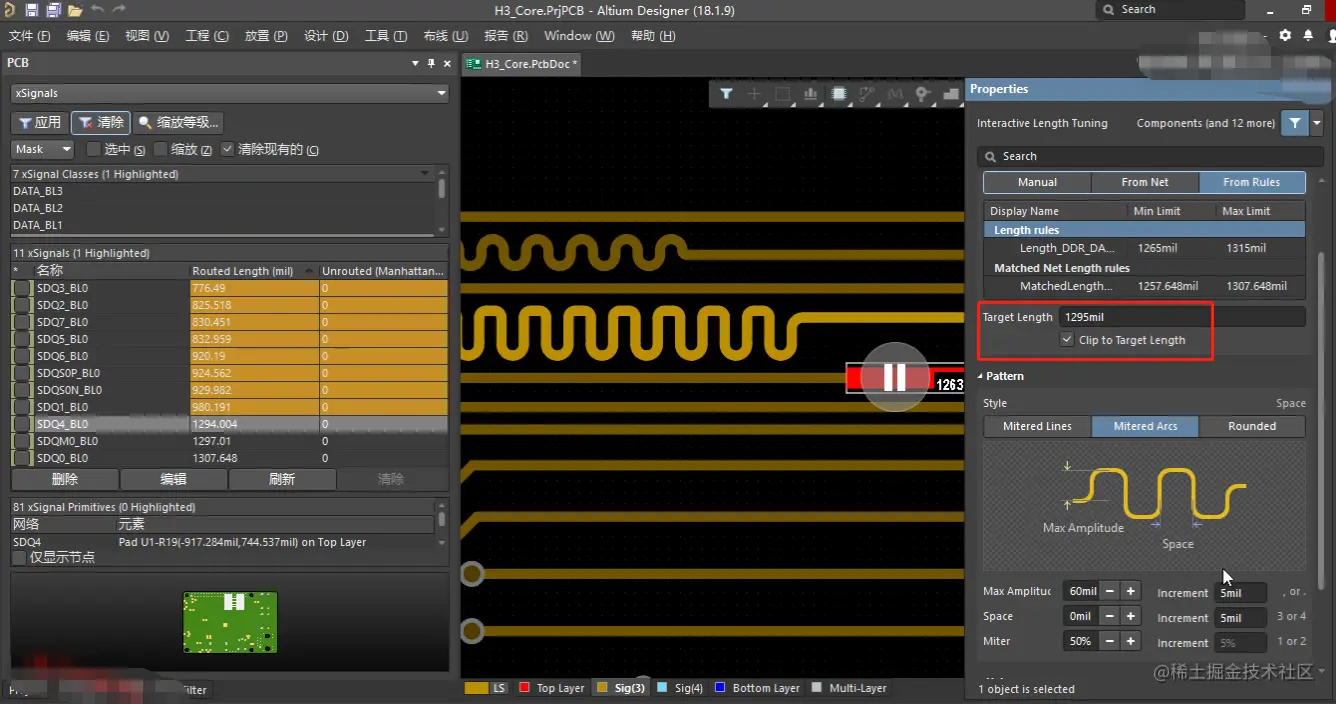

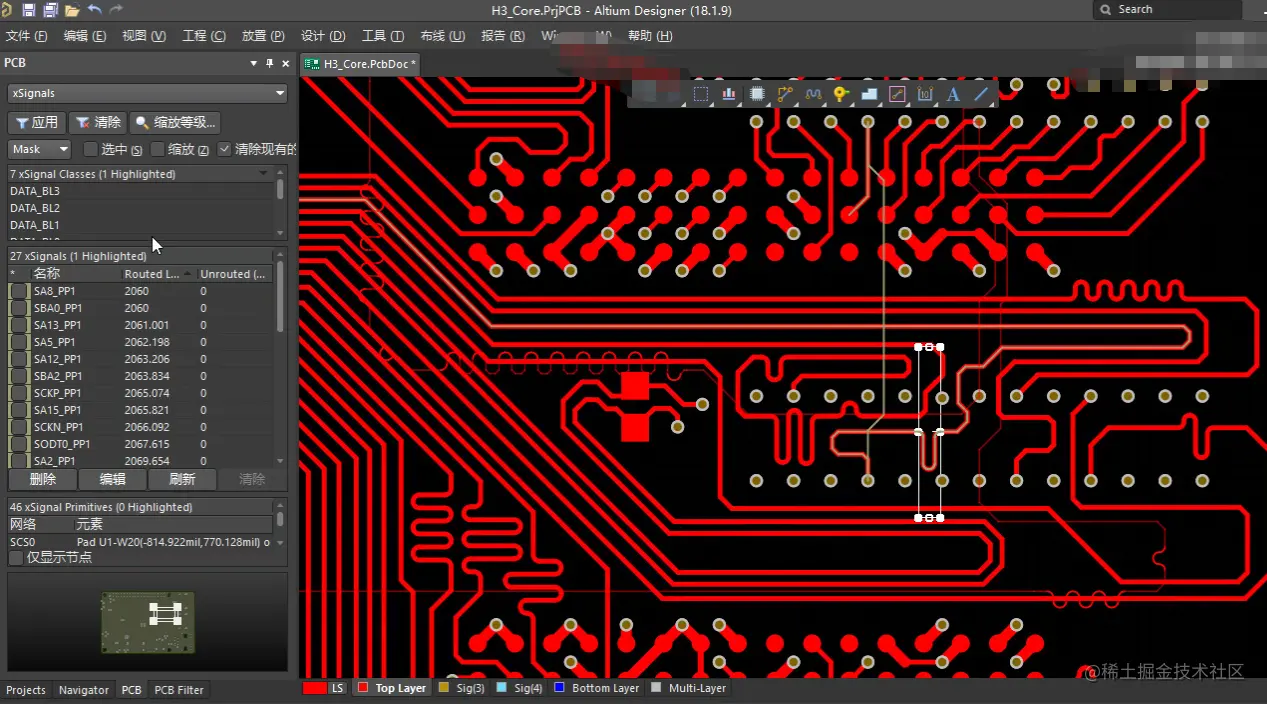

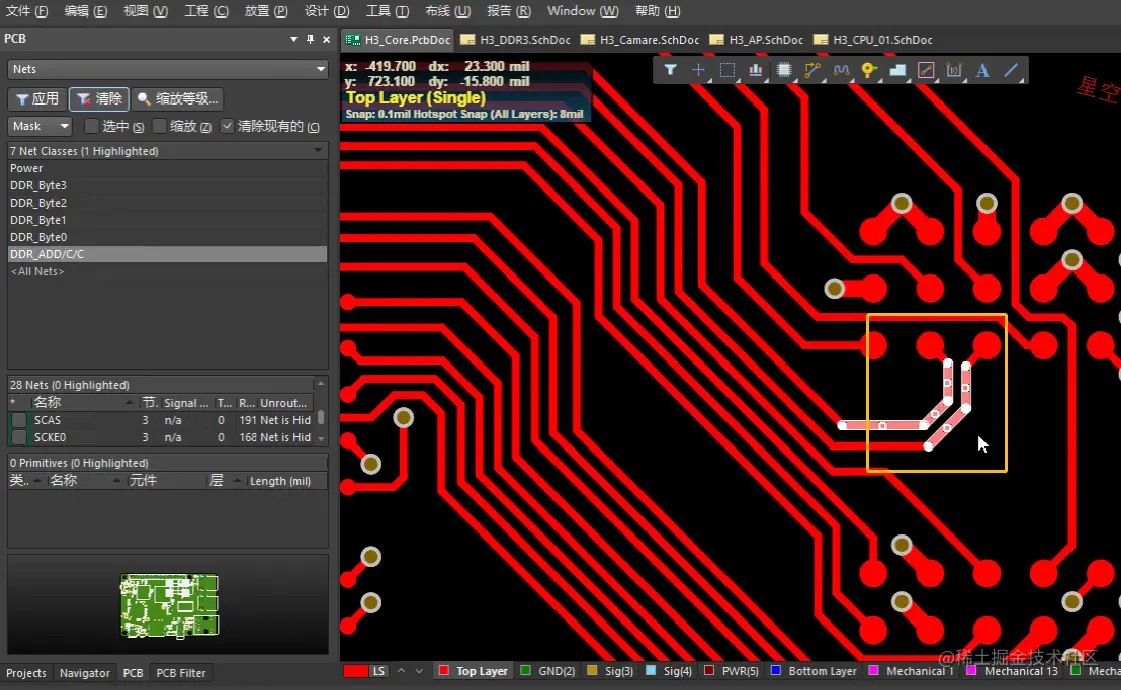

3.1 xSignal单根地址线等长操作

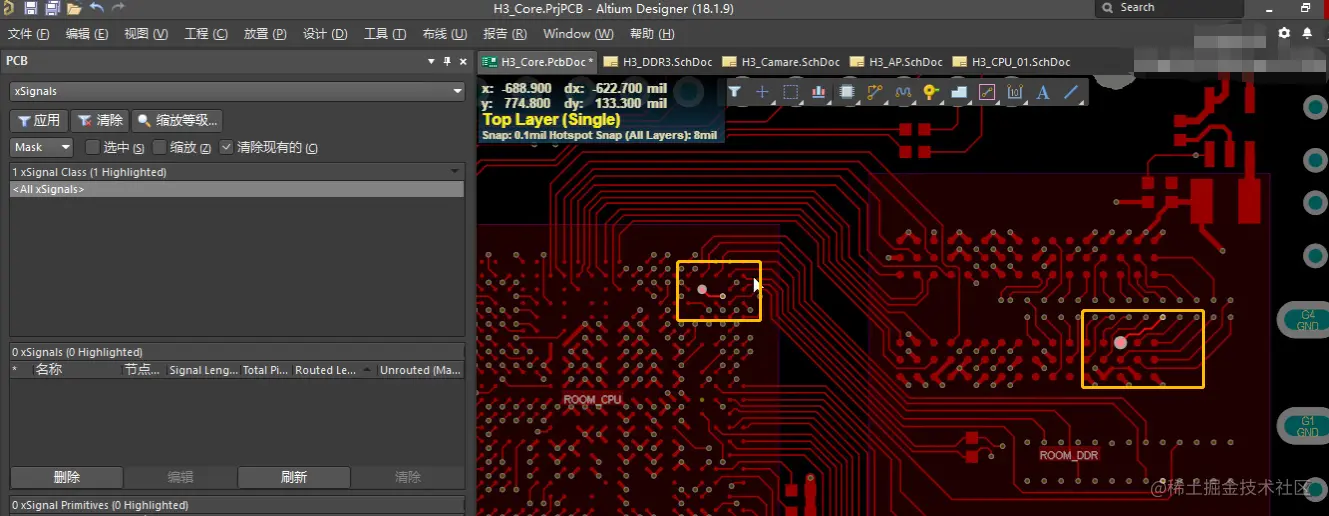

- 同时选中，一组

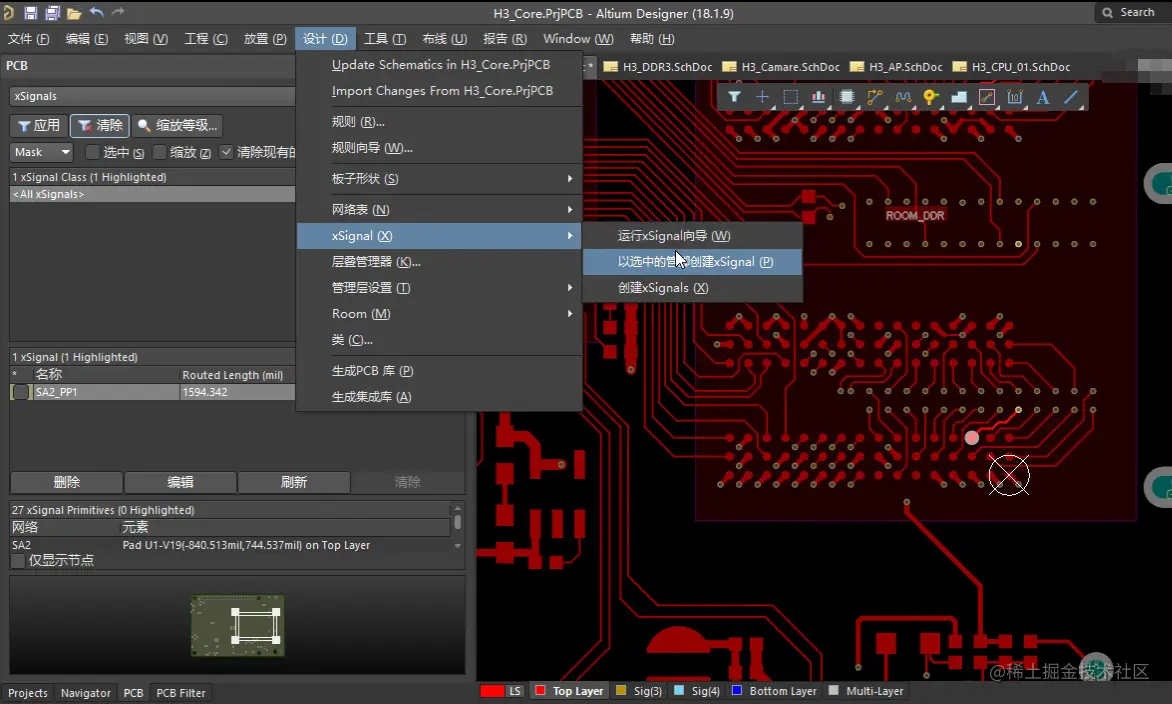

- 以选中的元素，运行XSignal进行等长
- 同时选中，另外一组

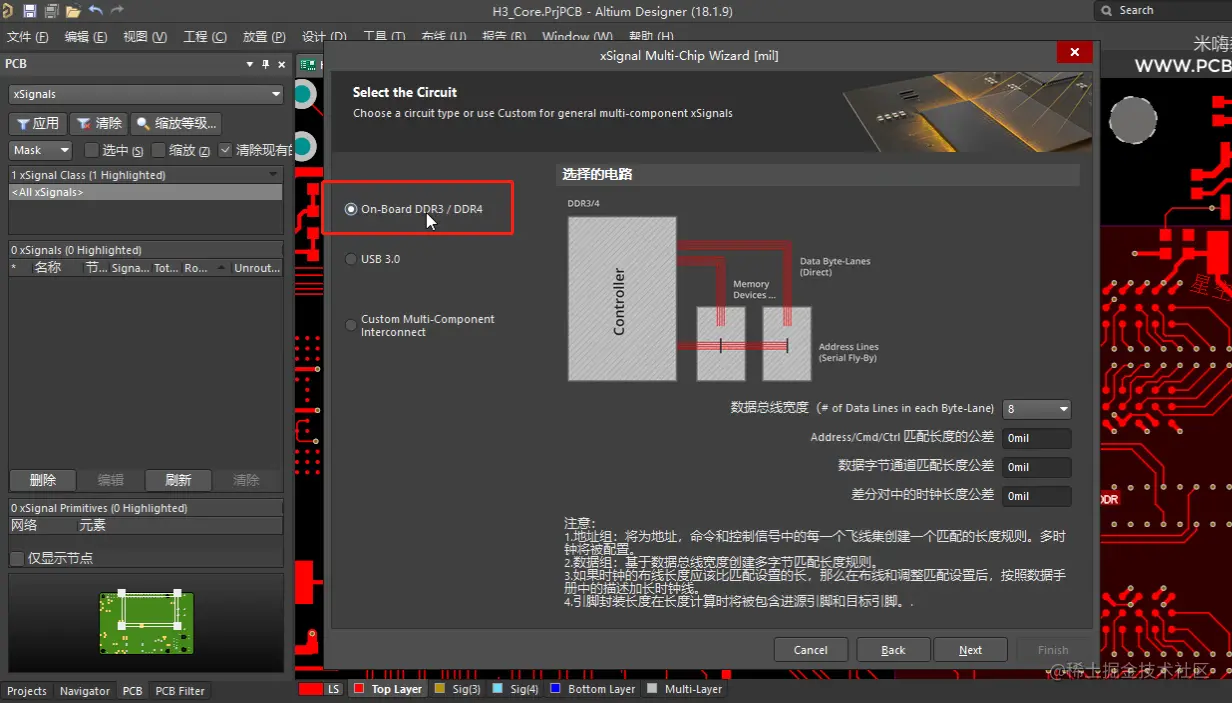

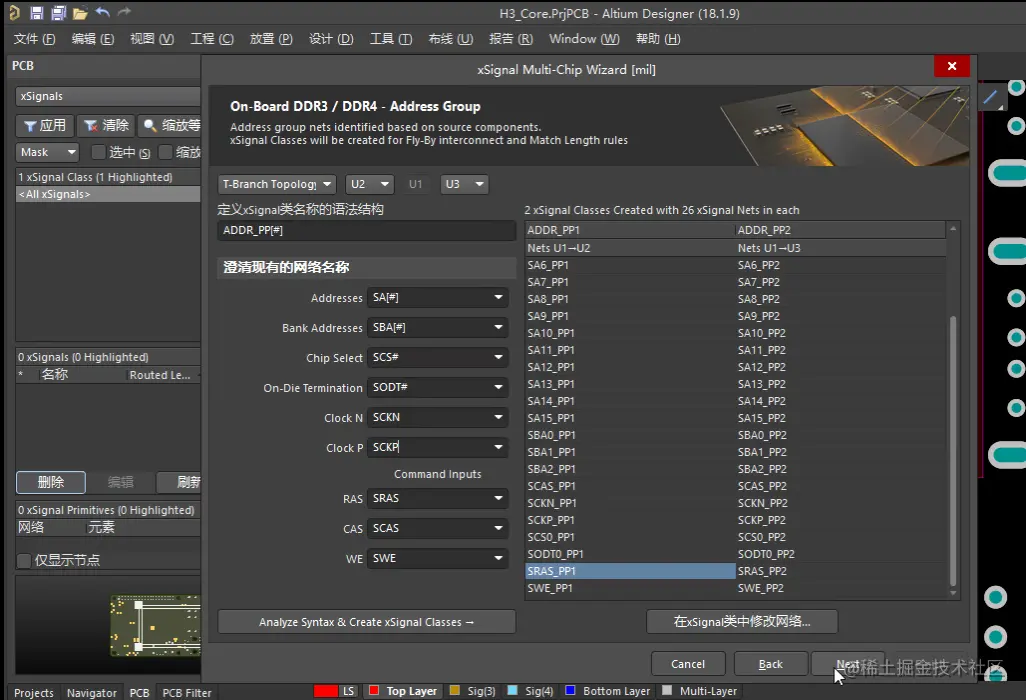

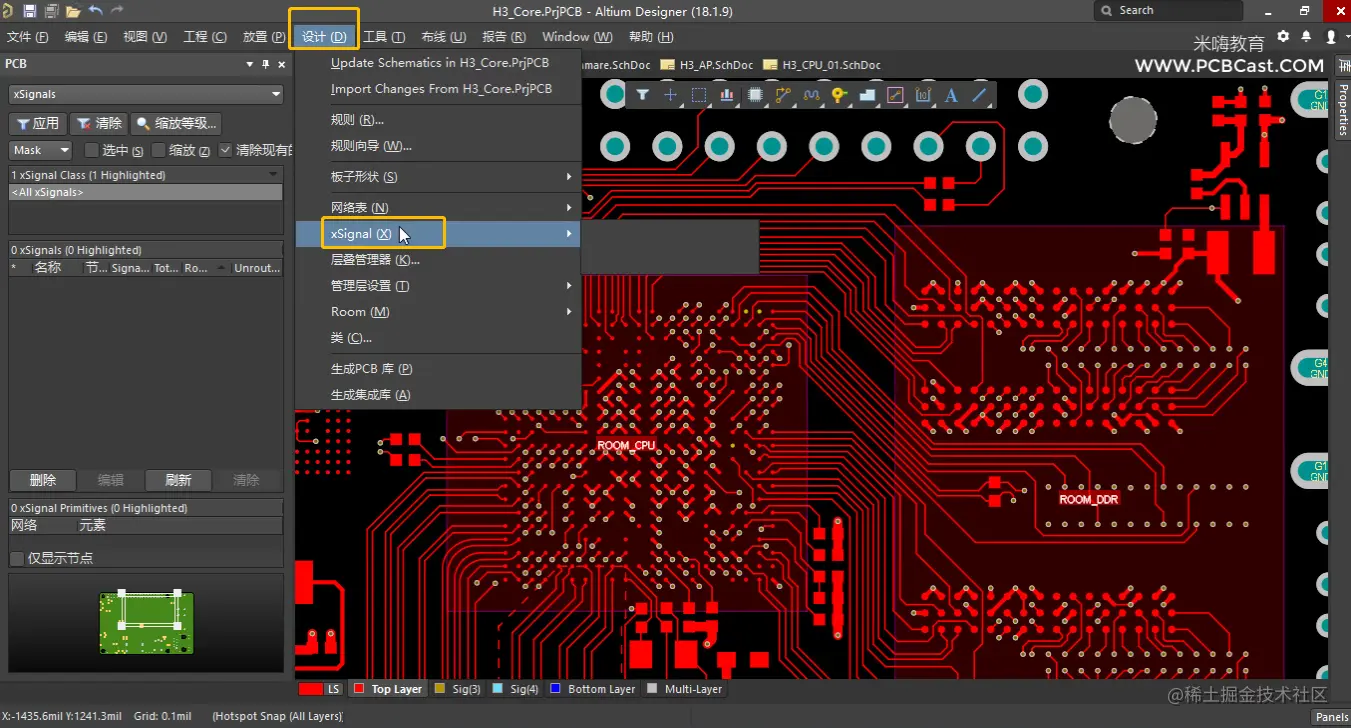

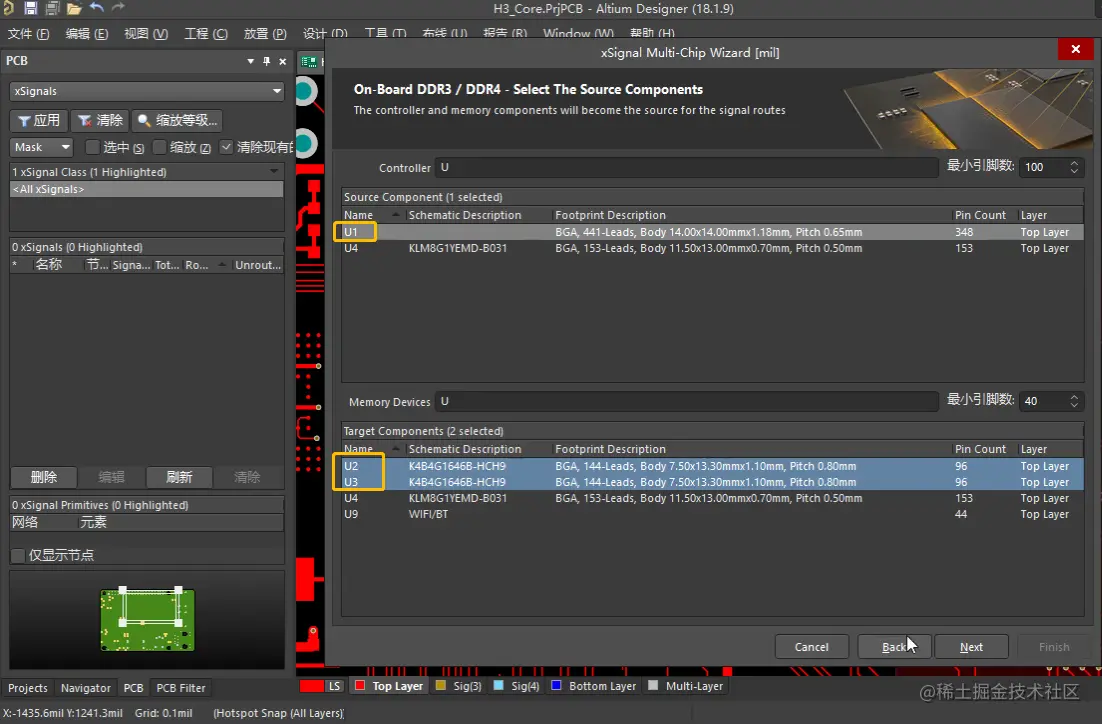

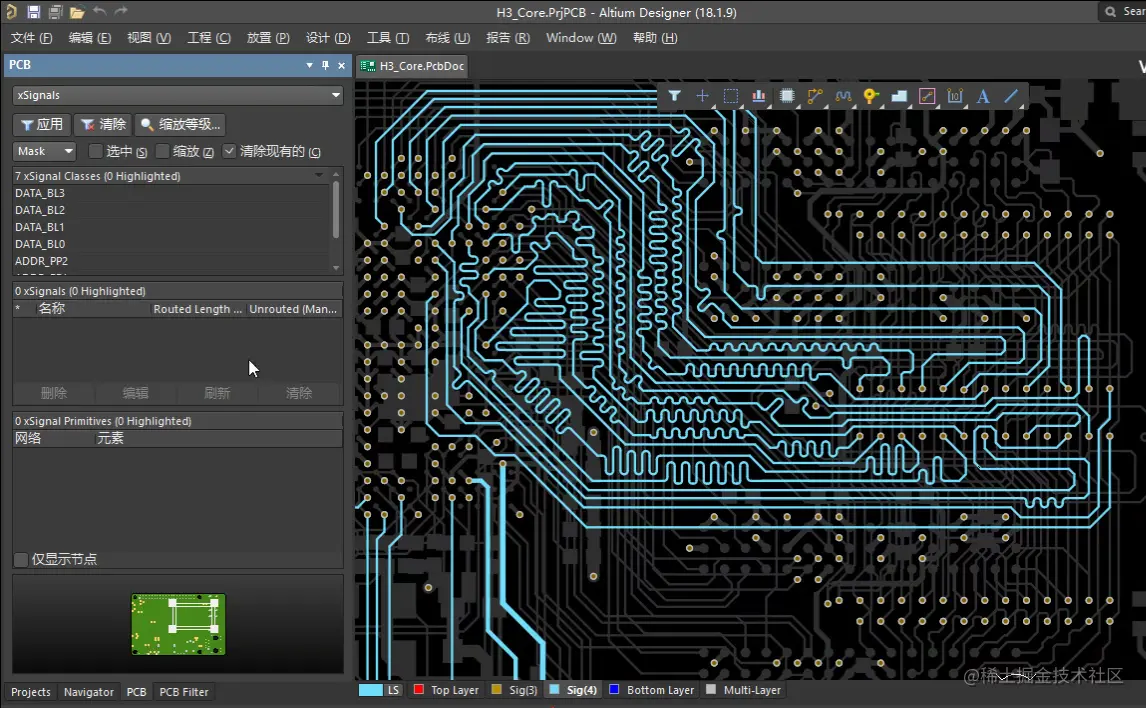

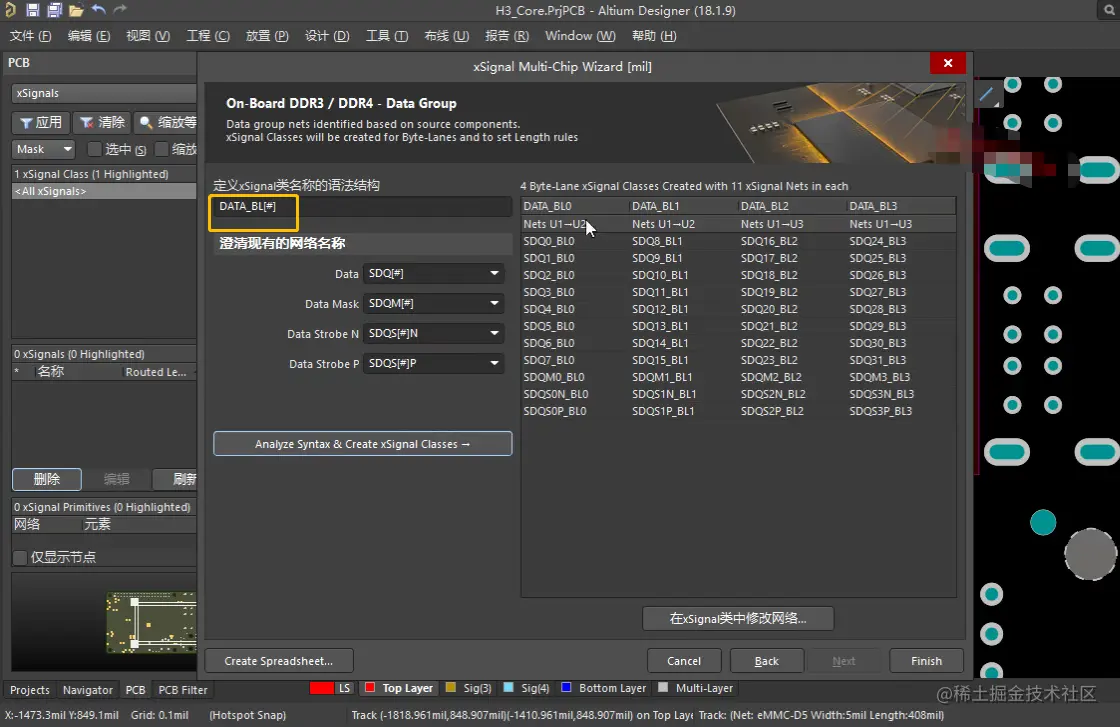

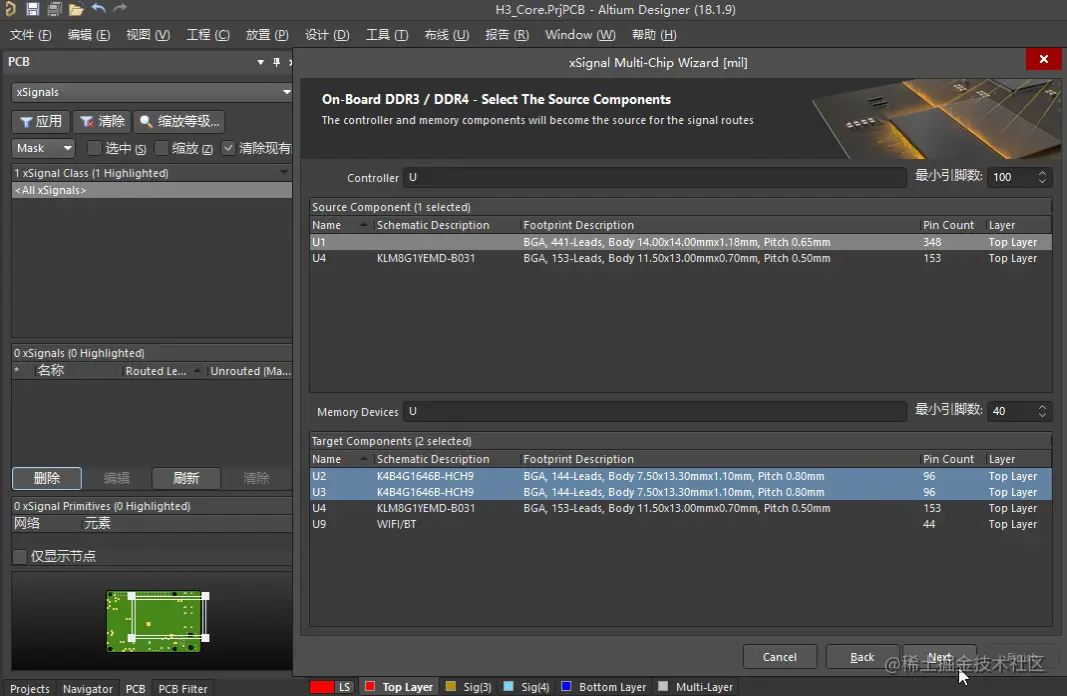

3.2 xSignal向导器批量操作

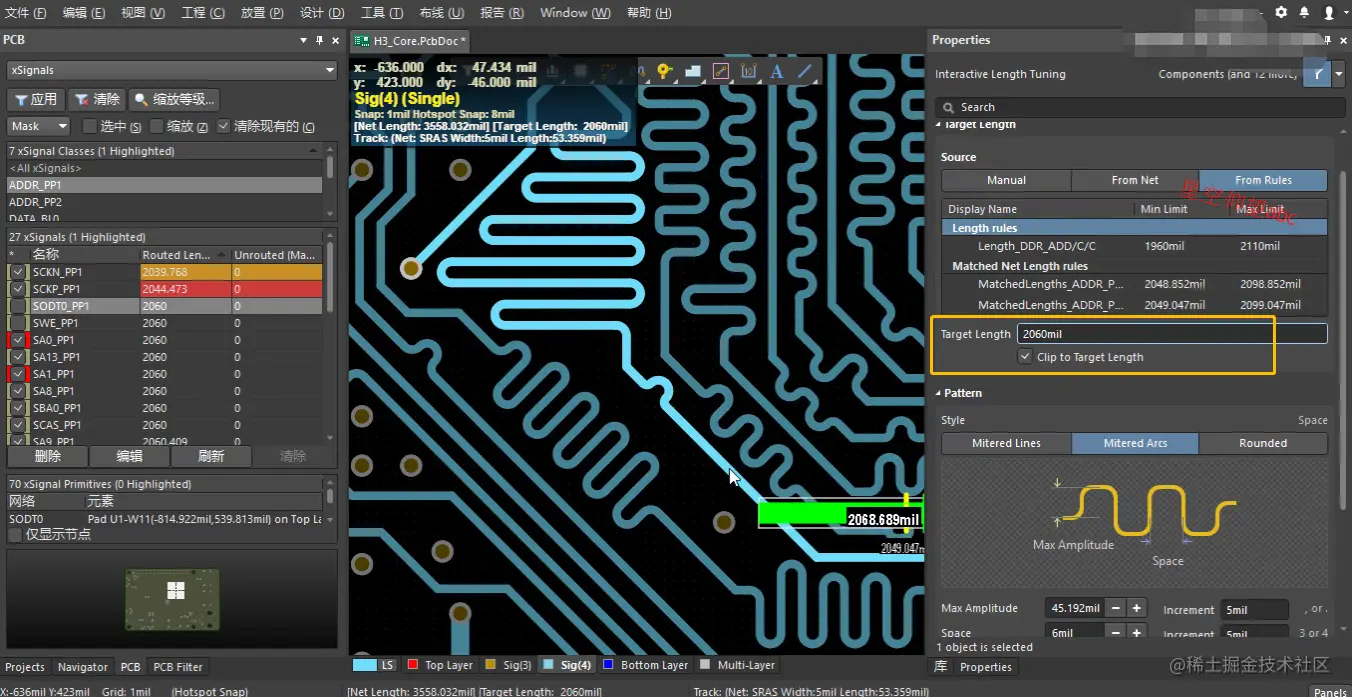

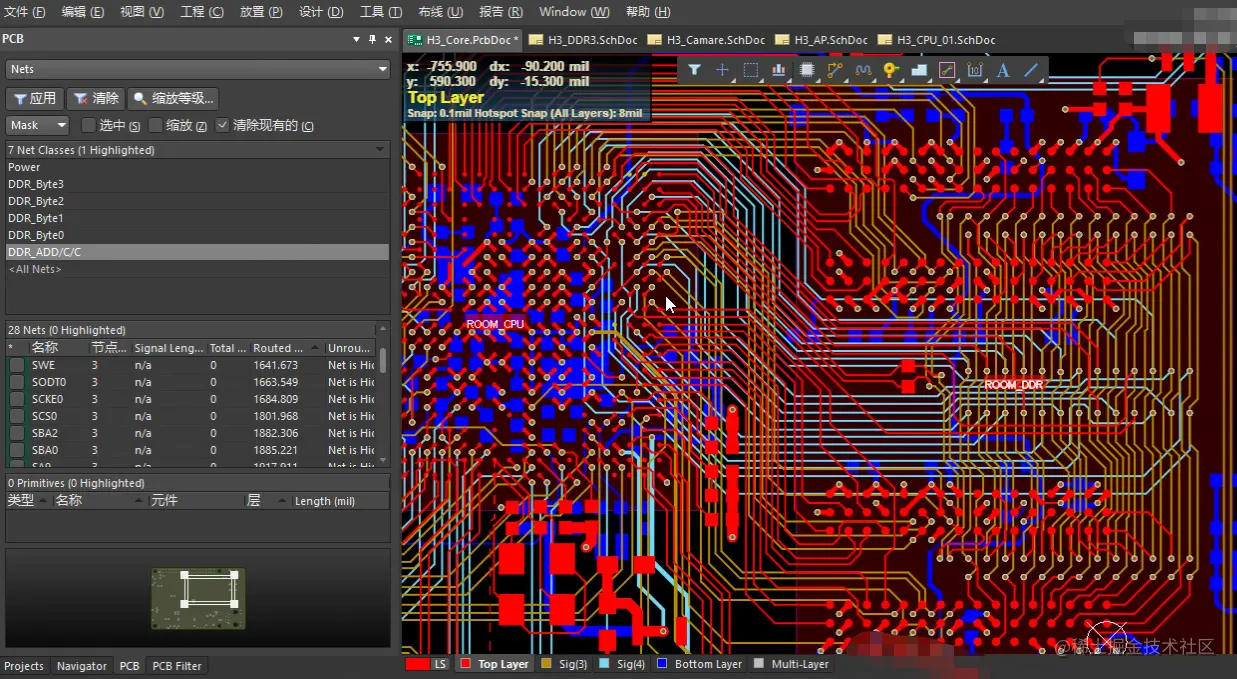

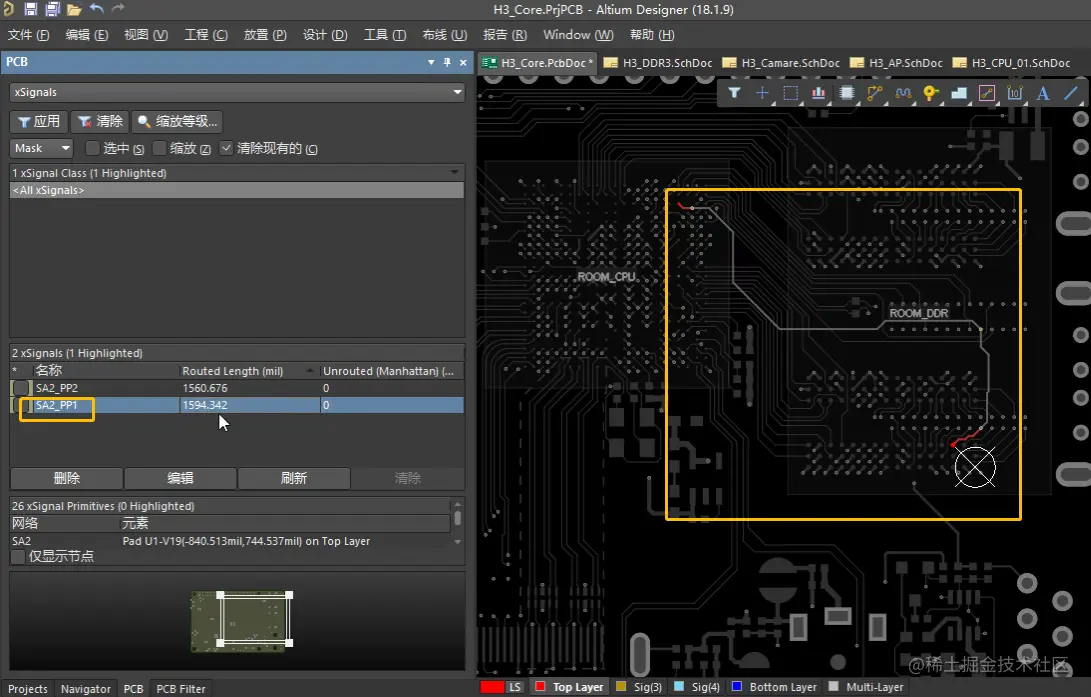

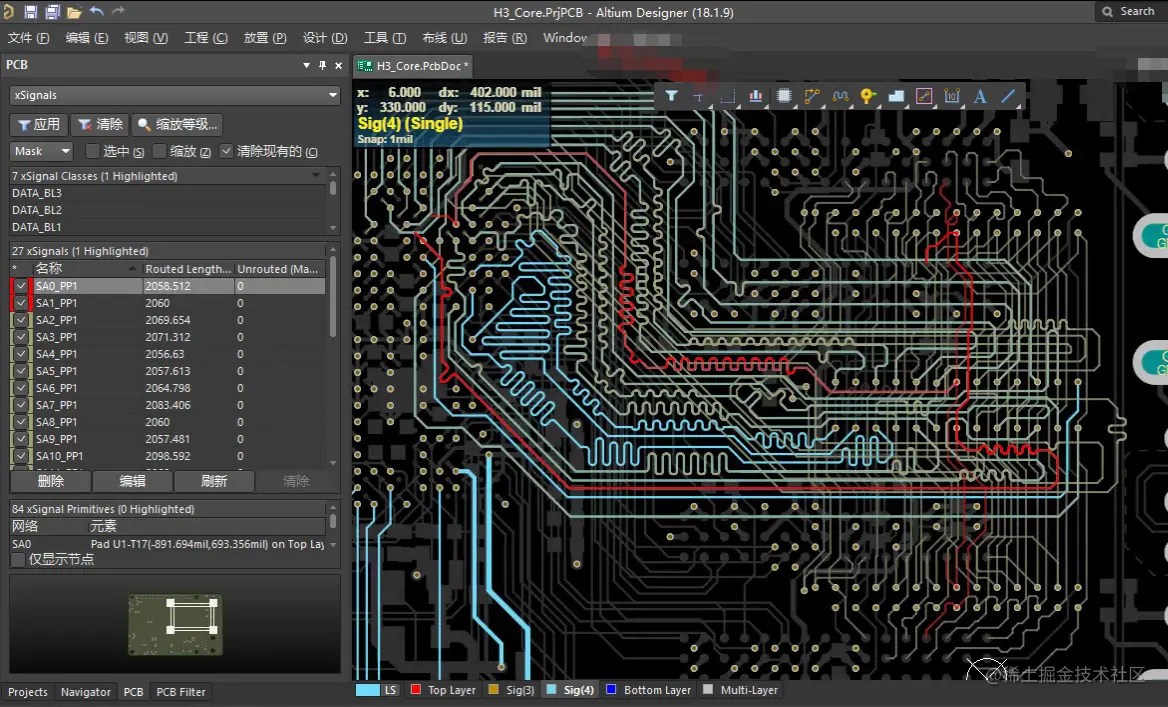

3.3 地址线要求全部等长（SA0约=SA1约=SA2约=SA3）
- 排序，选择all XSignals，一对一对实现全部等长（SA0约=SA1约=SA2约=SA3）

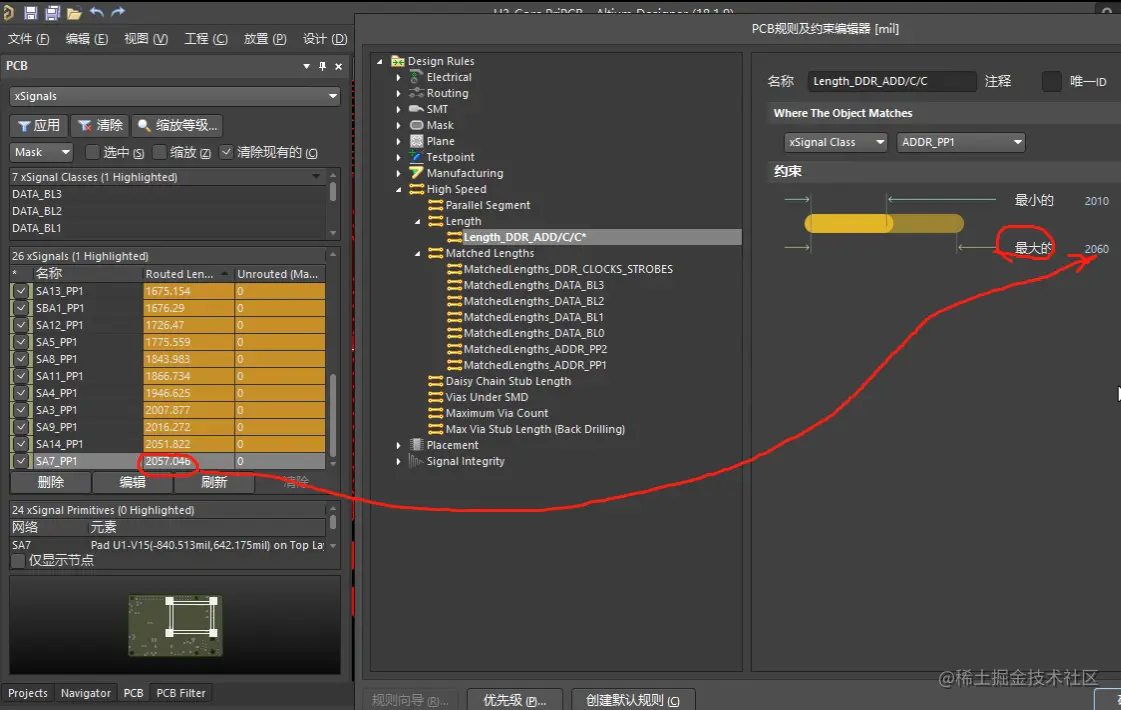

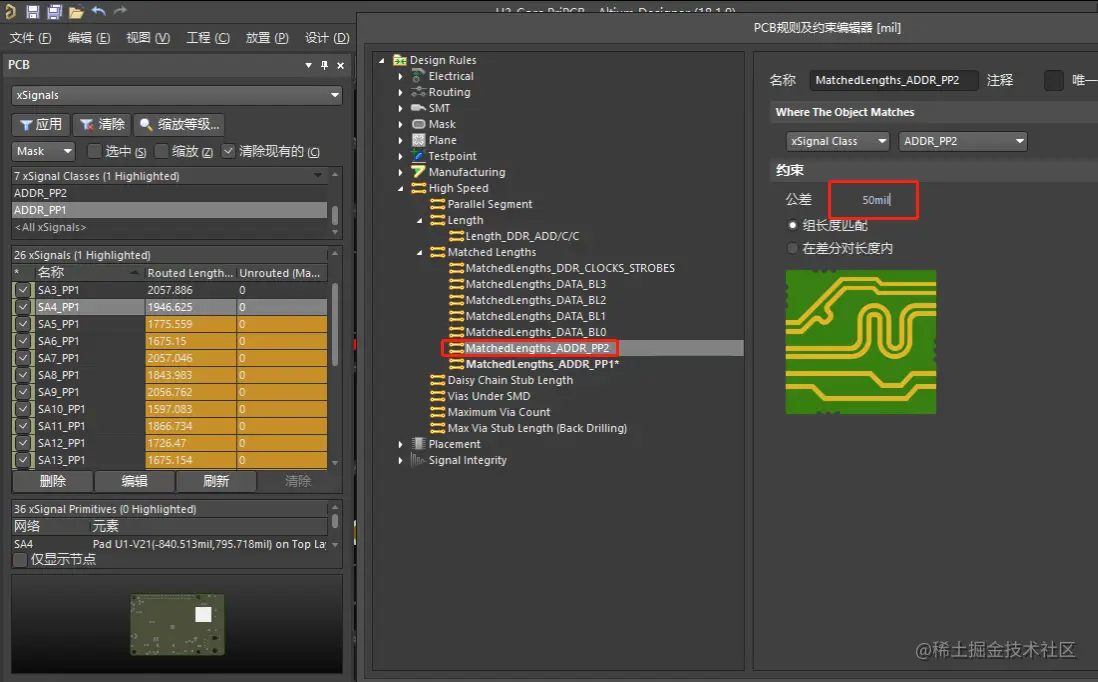

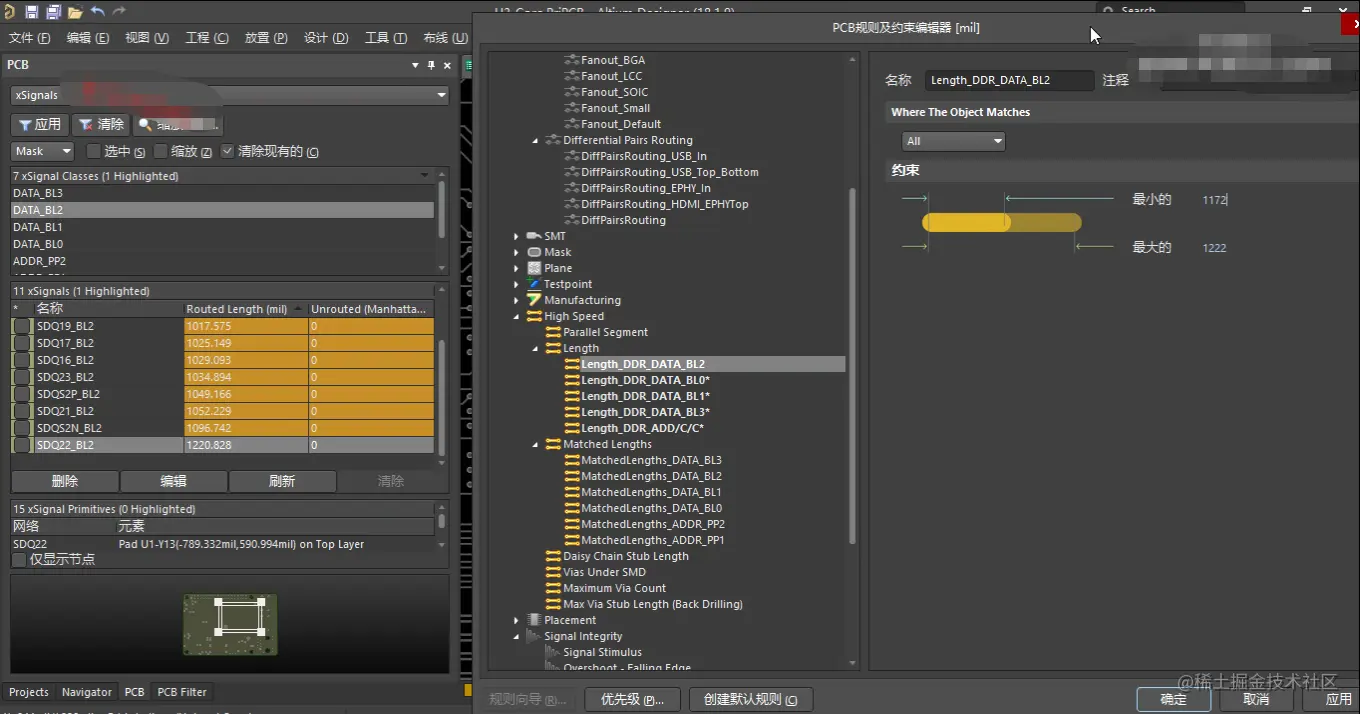

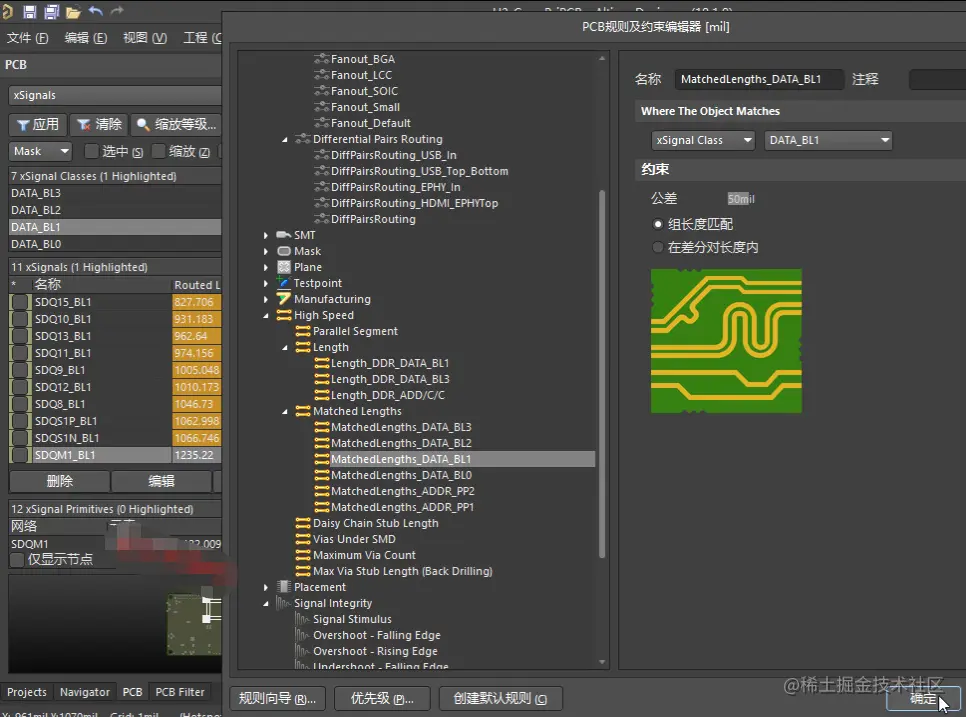

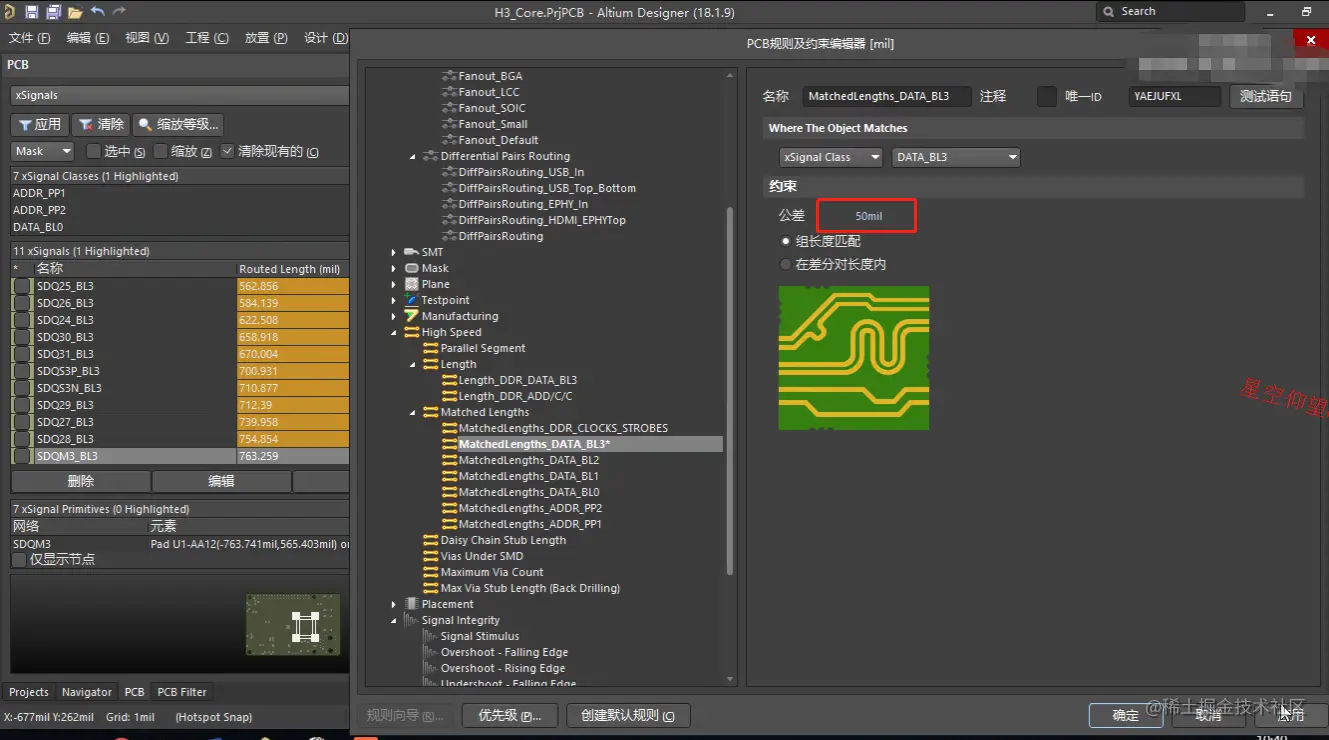

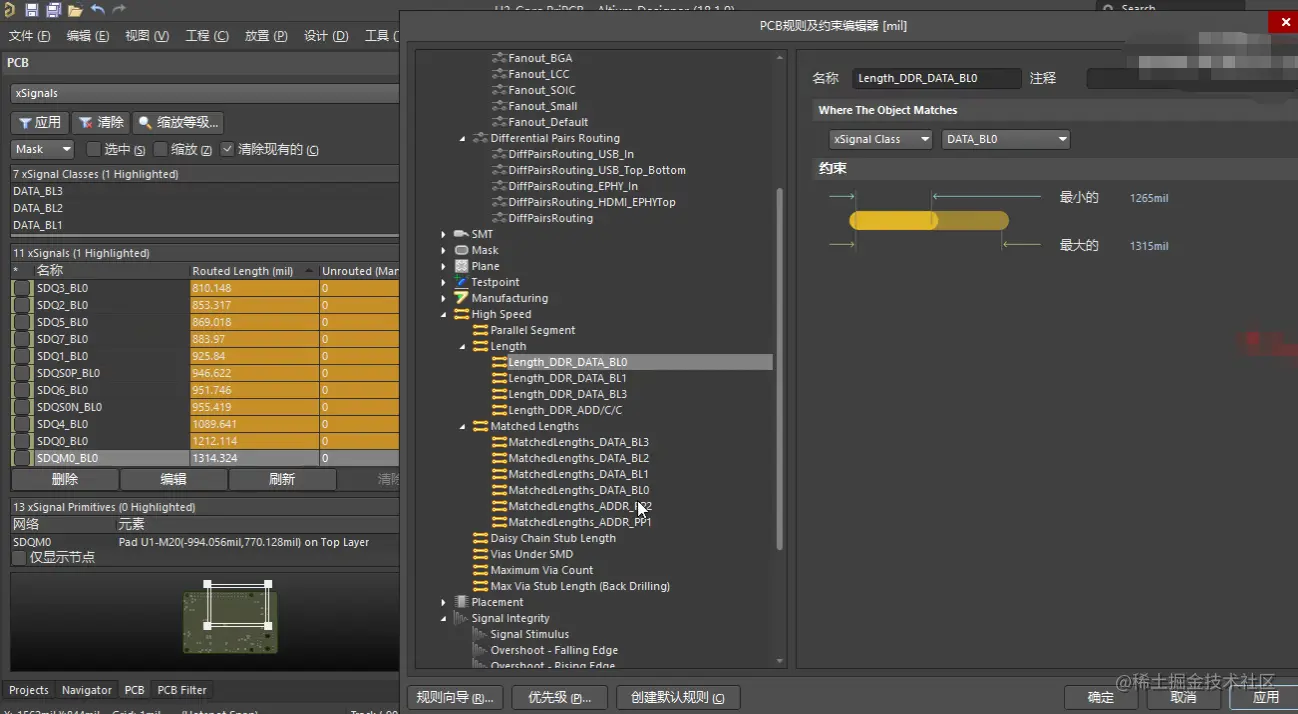

- 规则设置，地址线要求最大不超过最大，最小与最大相差50mil

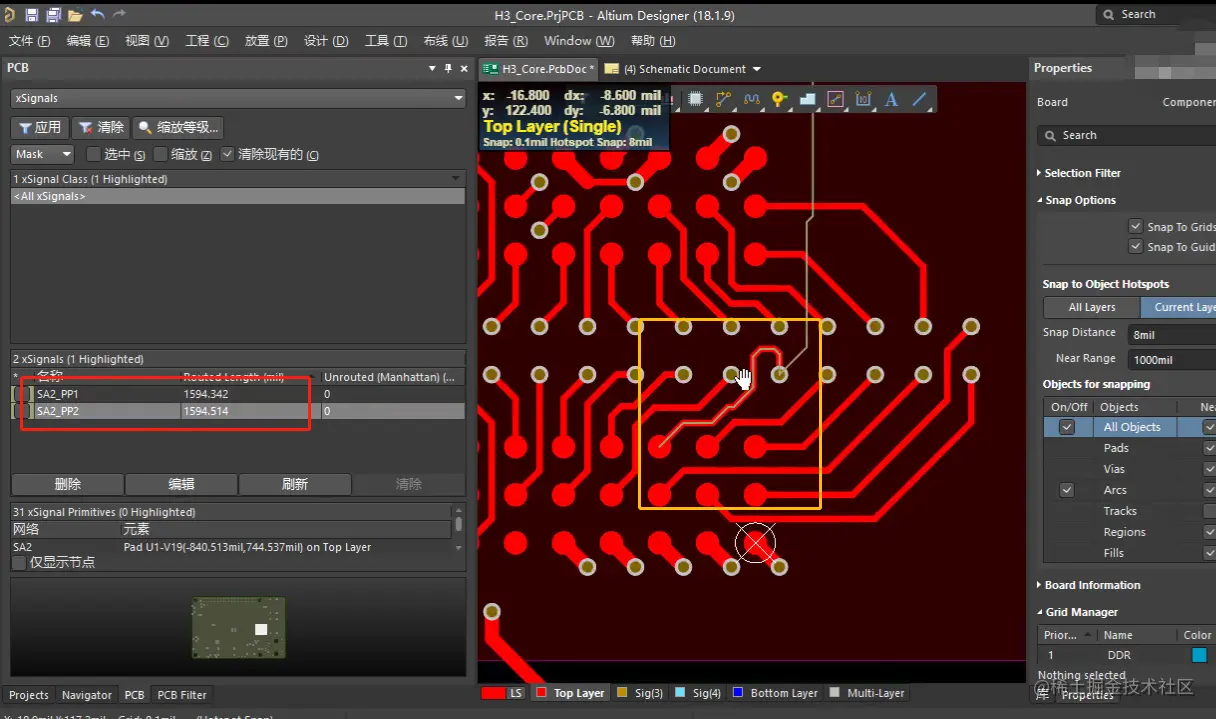

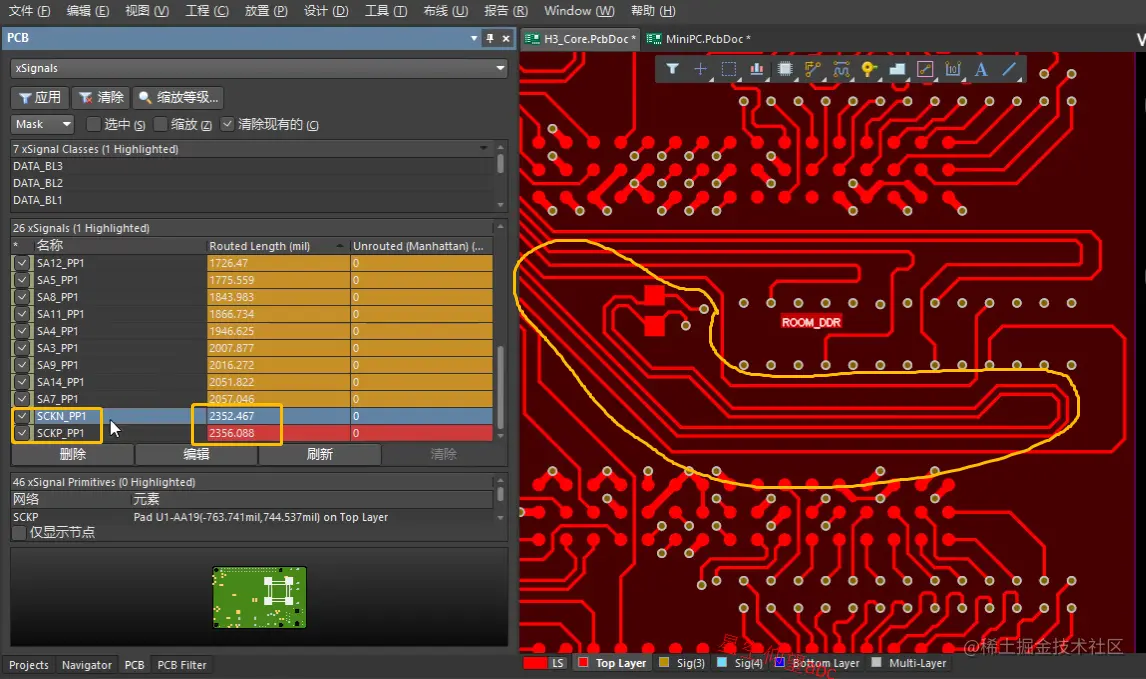

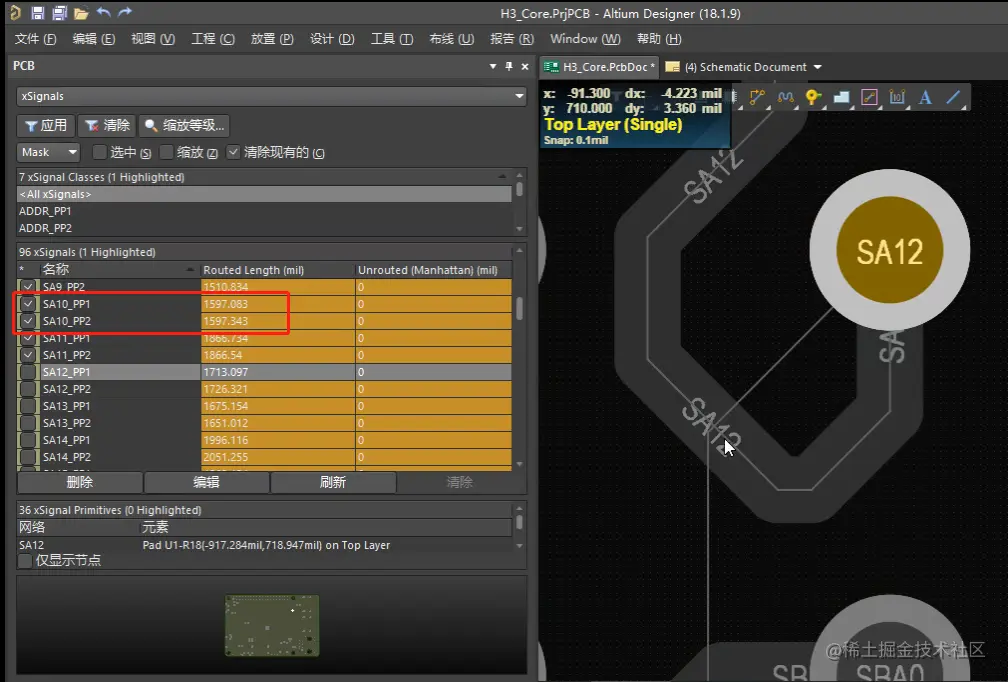

- 差分对等长

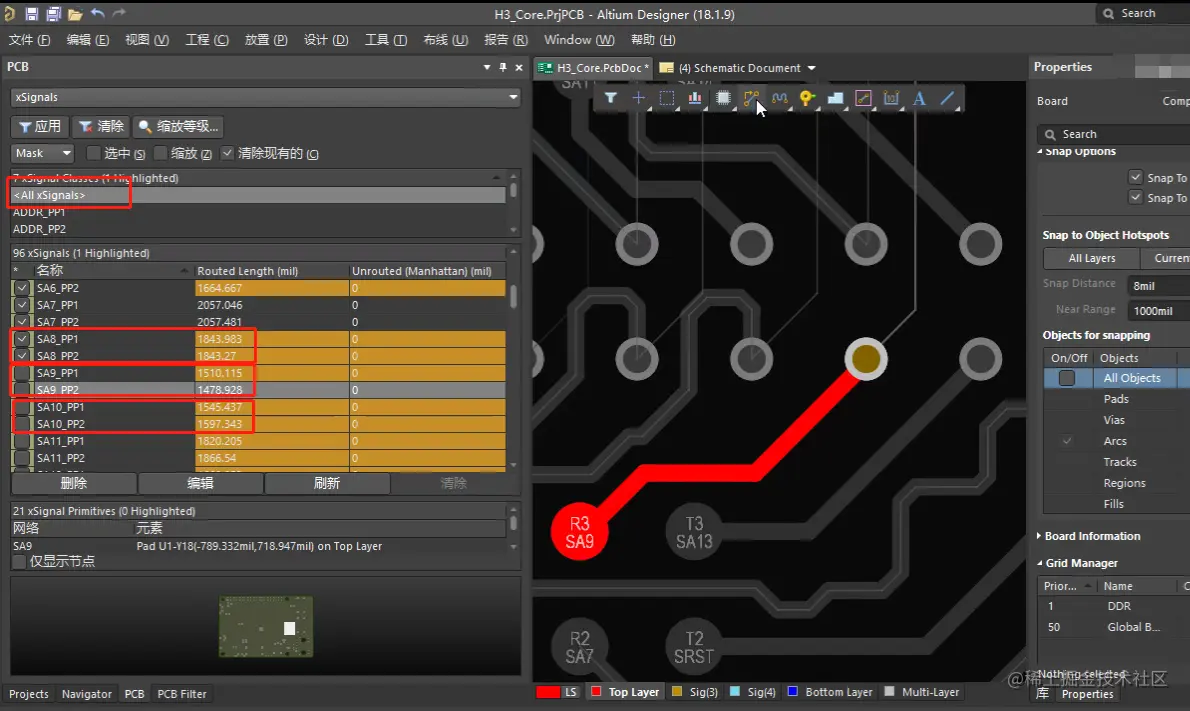

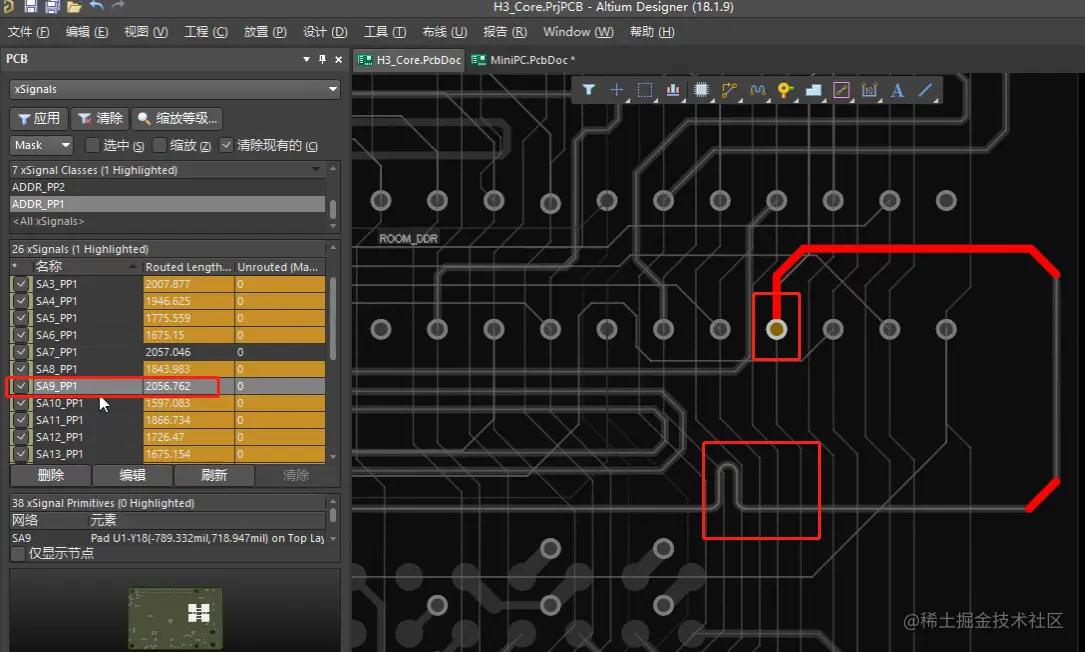

- SA9地址线

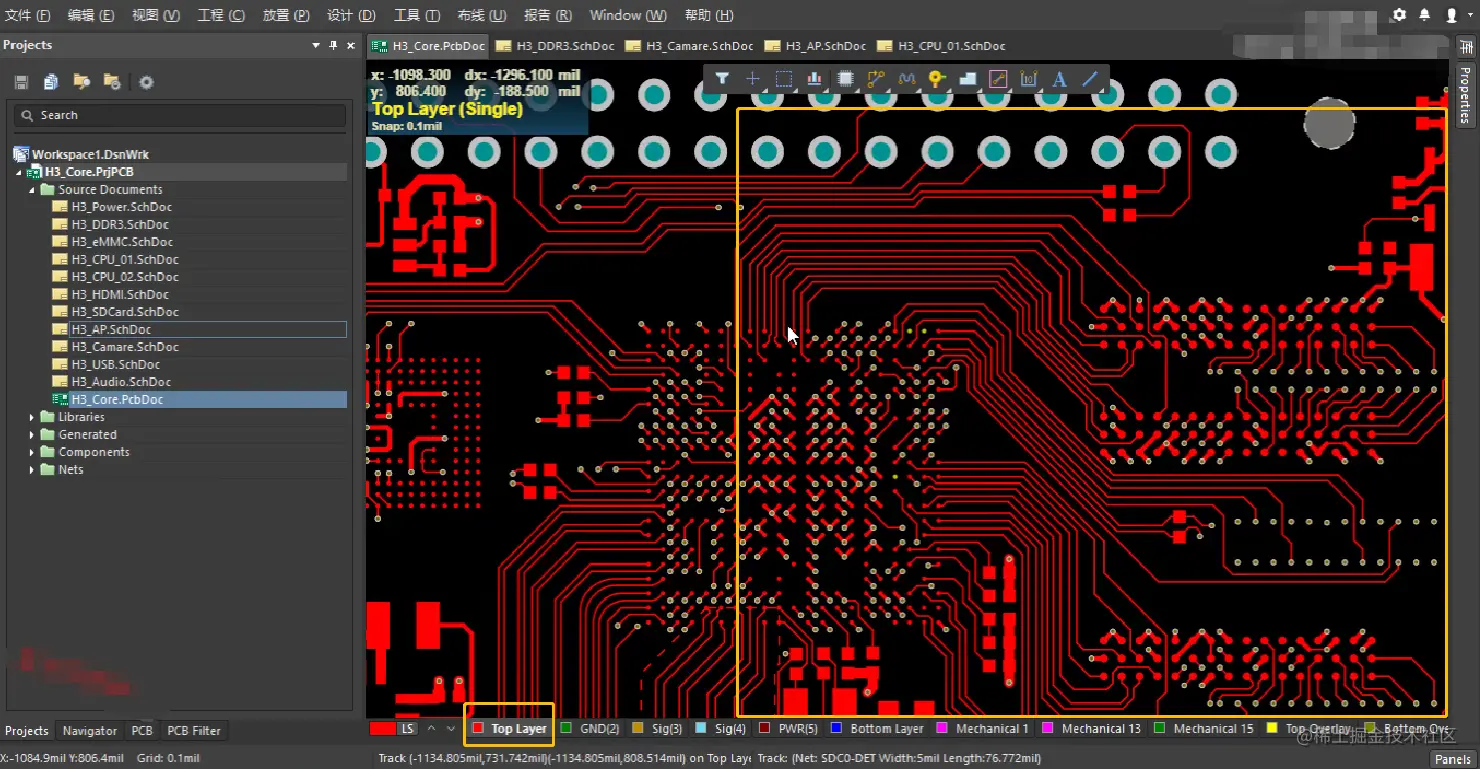

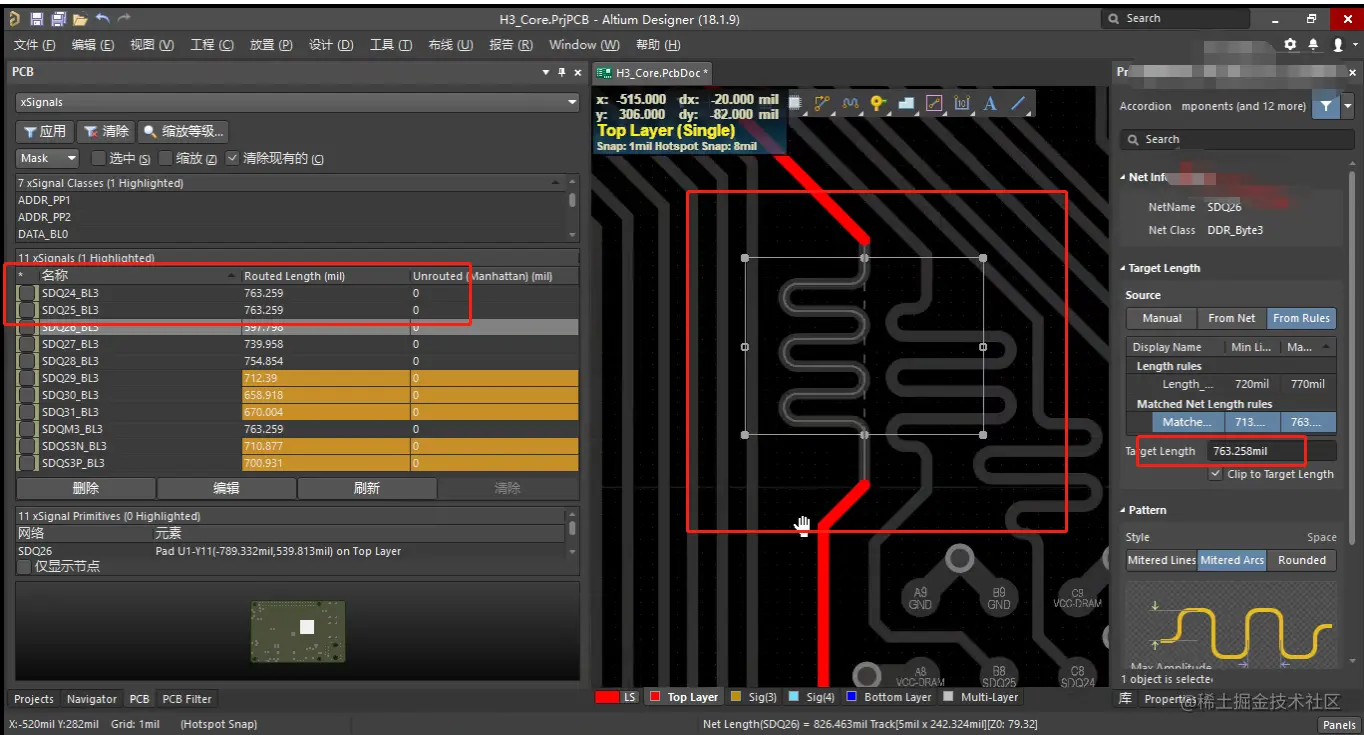

- 表层等长效果

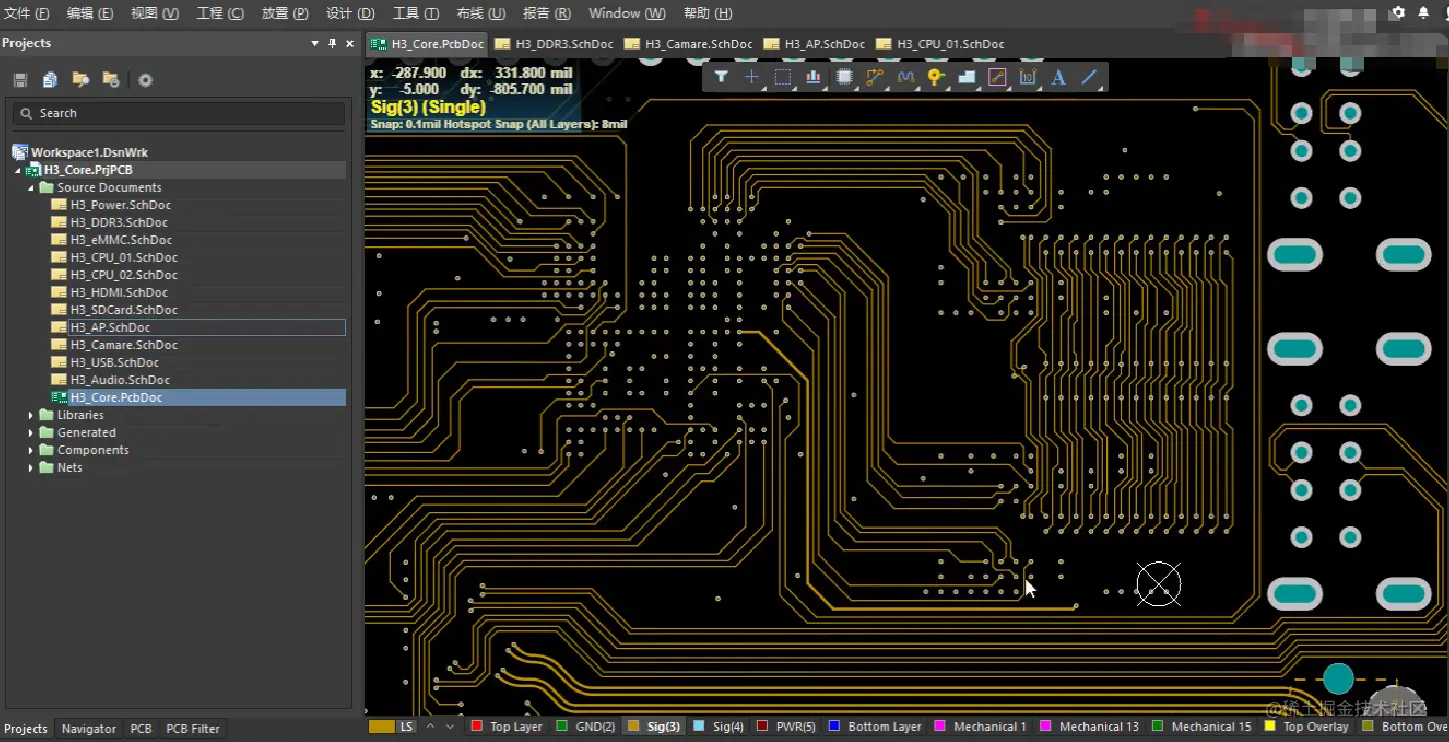

- 信号层等长效果

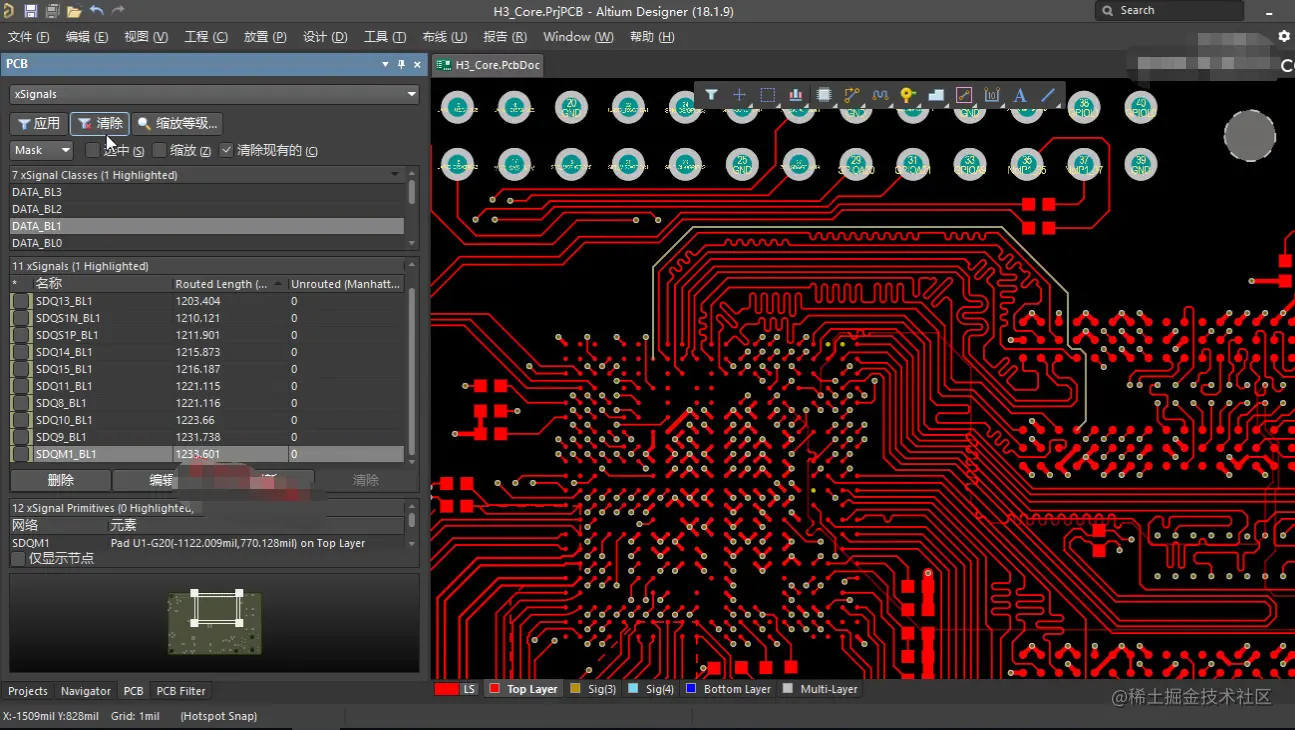

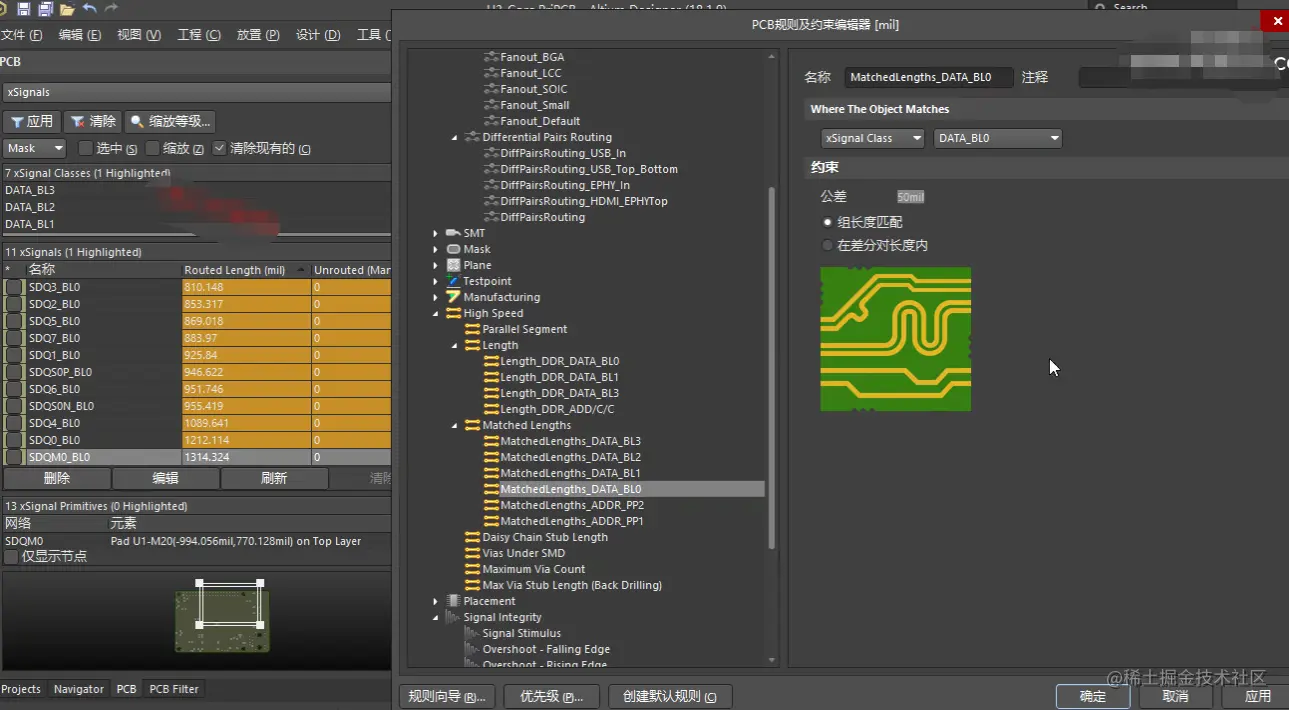

3.4 数据线组内等长（即BL内部数据线要求等长, 组间不要求）

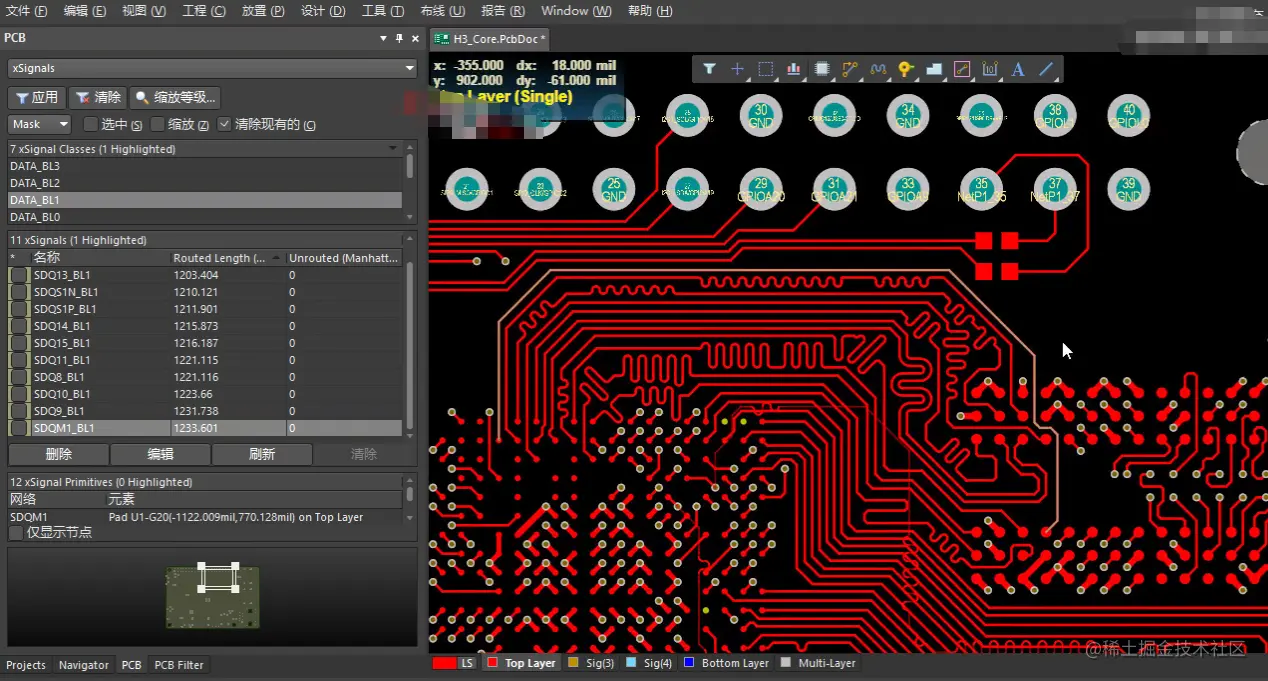

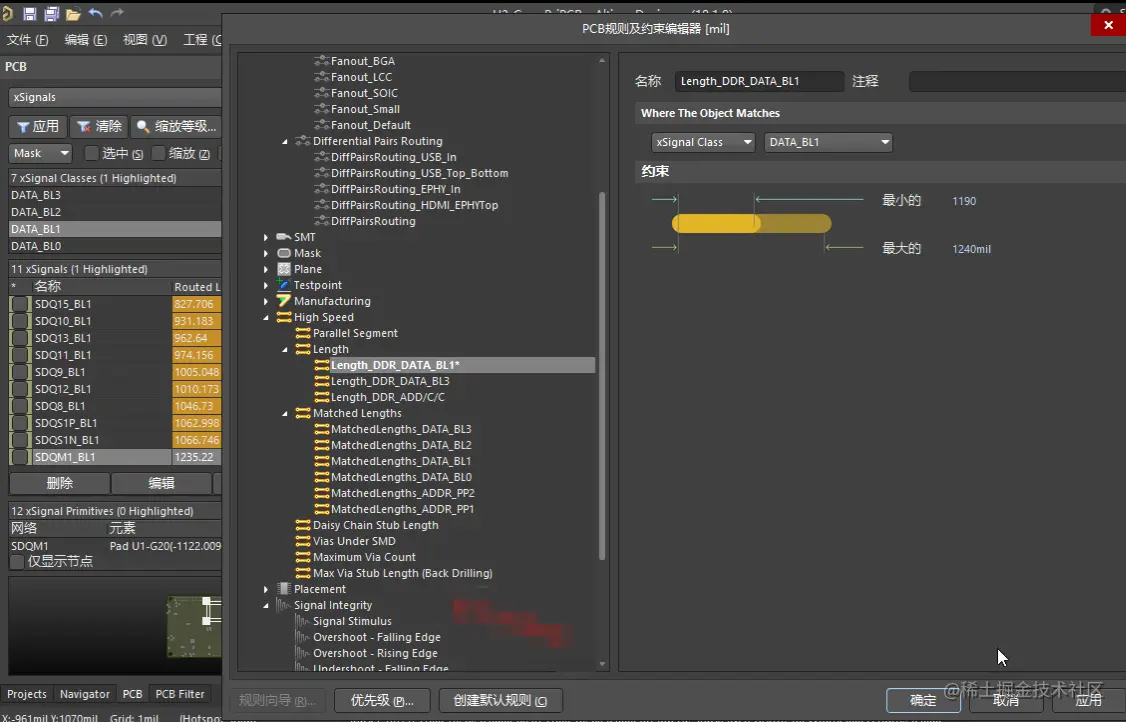

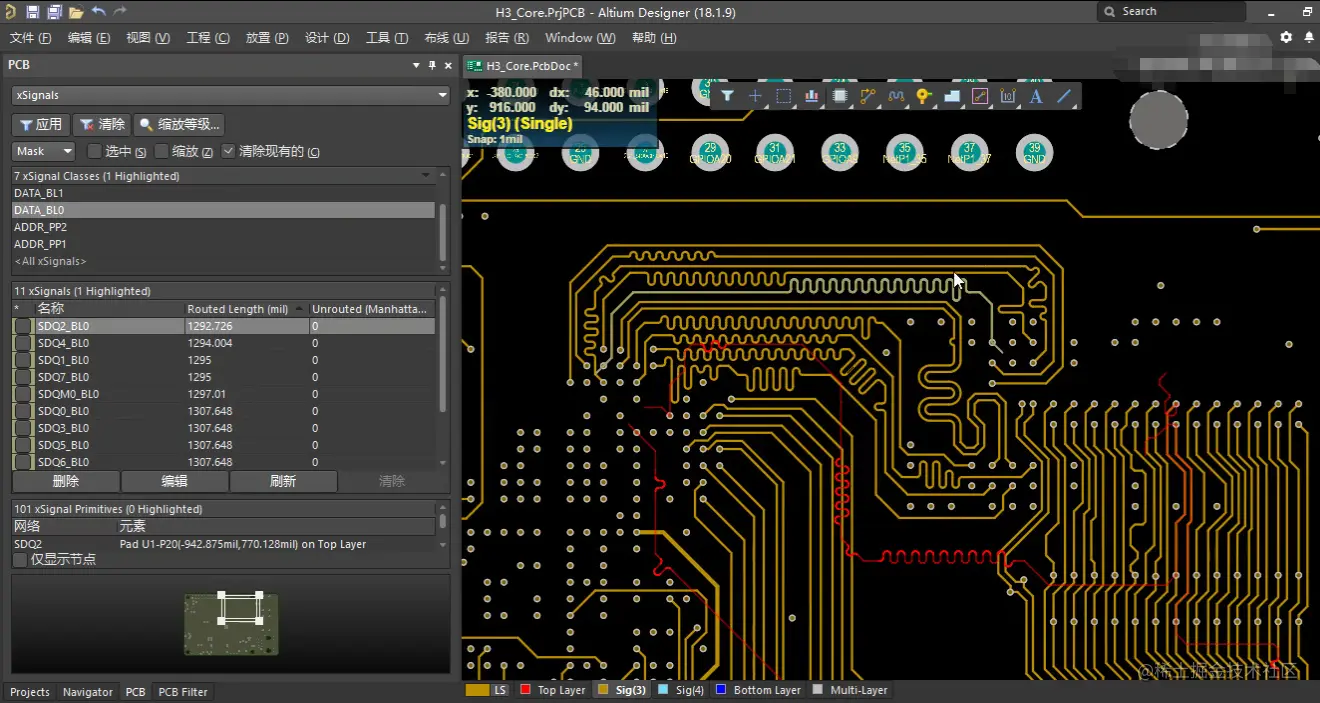

3.4.1 BL0（即BL0组内部数据线要求等长，即（D0约=D1约=D2约=D3....））
3.4.2 BL1（即BL1组内部数据线要求等长，即（D8约=D9约=D10约=D11....））

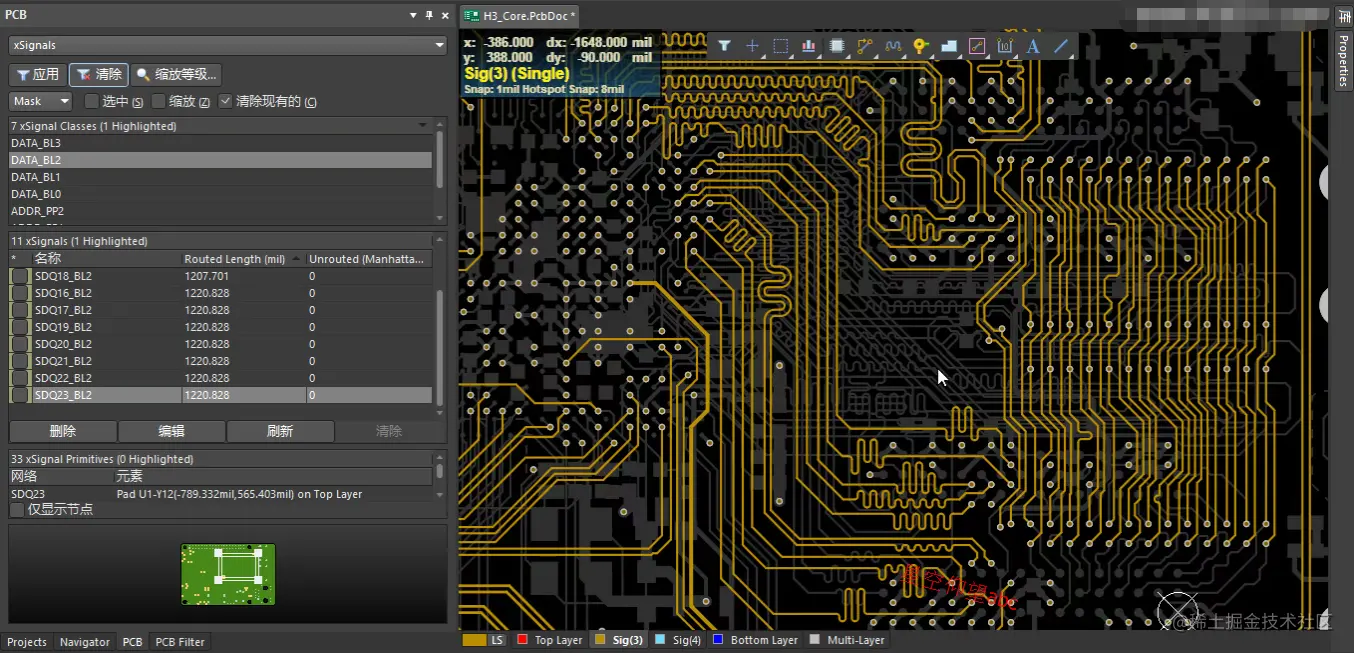

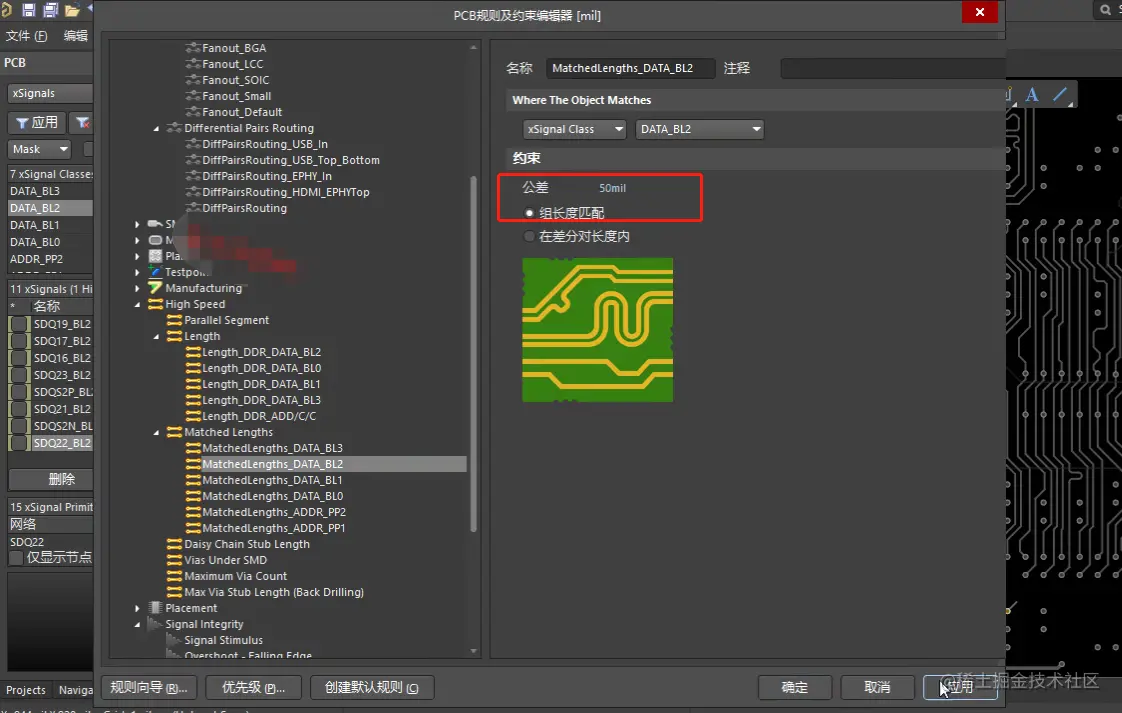

3.4.3 BL2（即BL2组内部数据线要求等长，即（D16约=D17约=D18约=D19....）

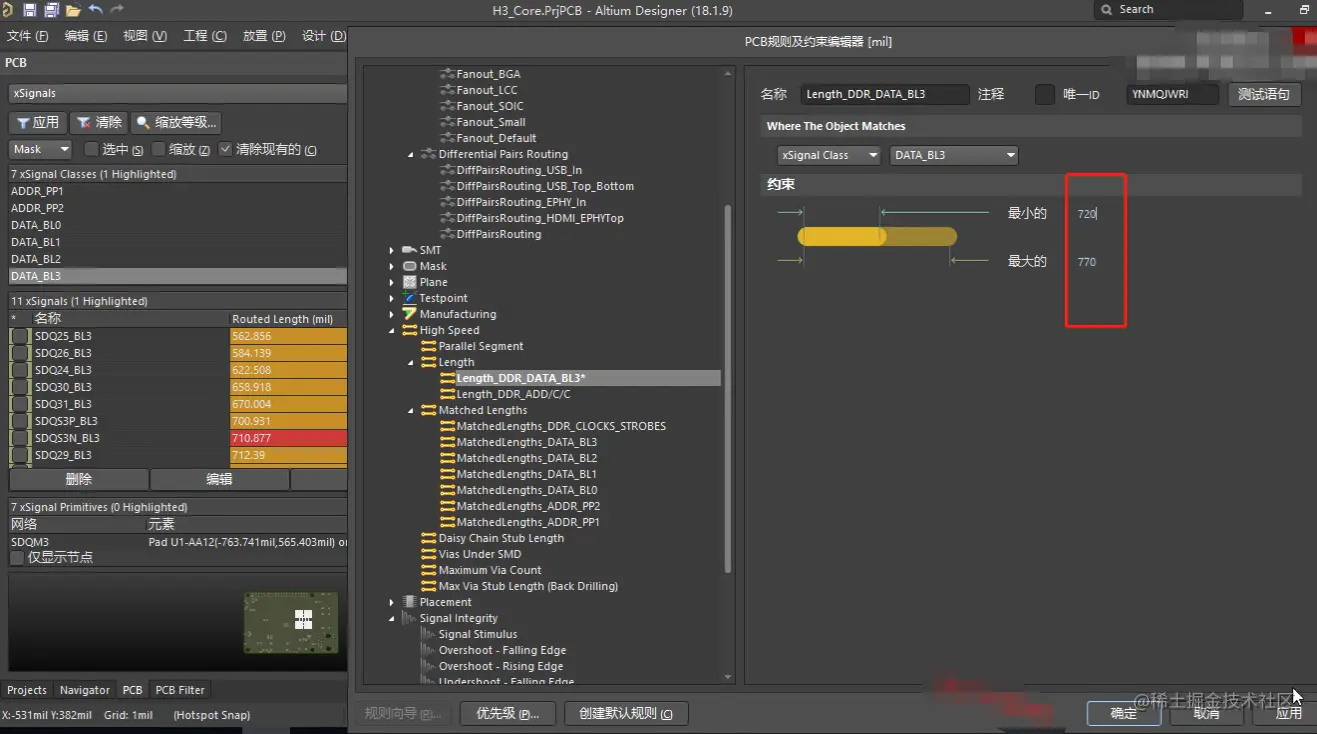

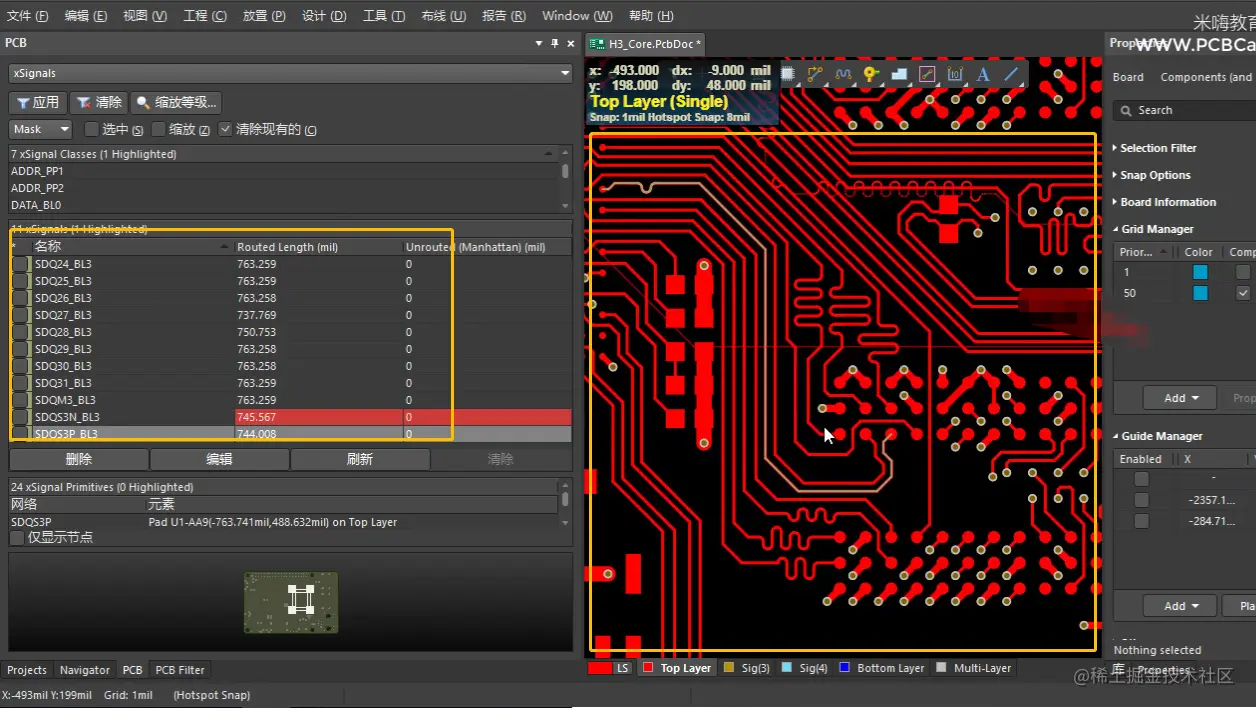

3.4.4 BL3（即BL3组内部数据线要求等长，即（D24约=D25约=D26约=D27....））

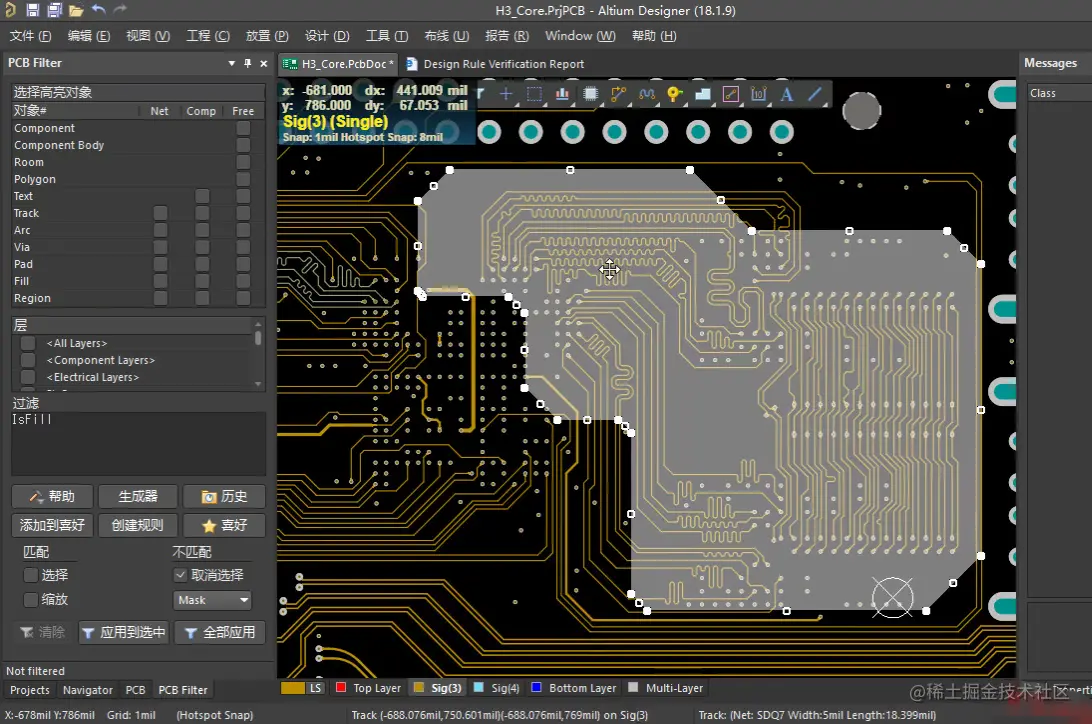

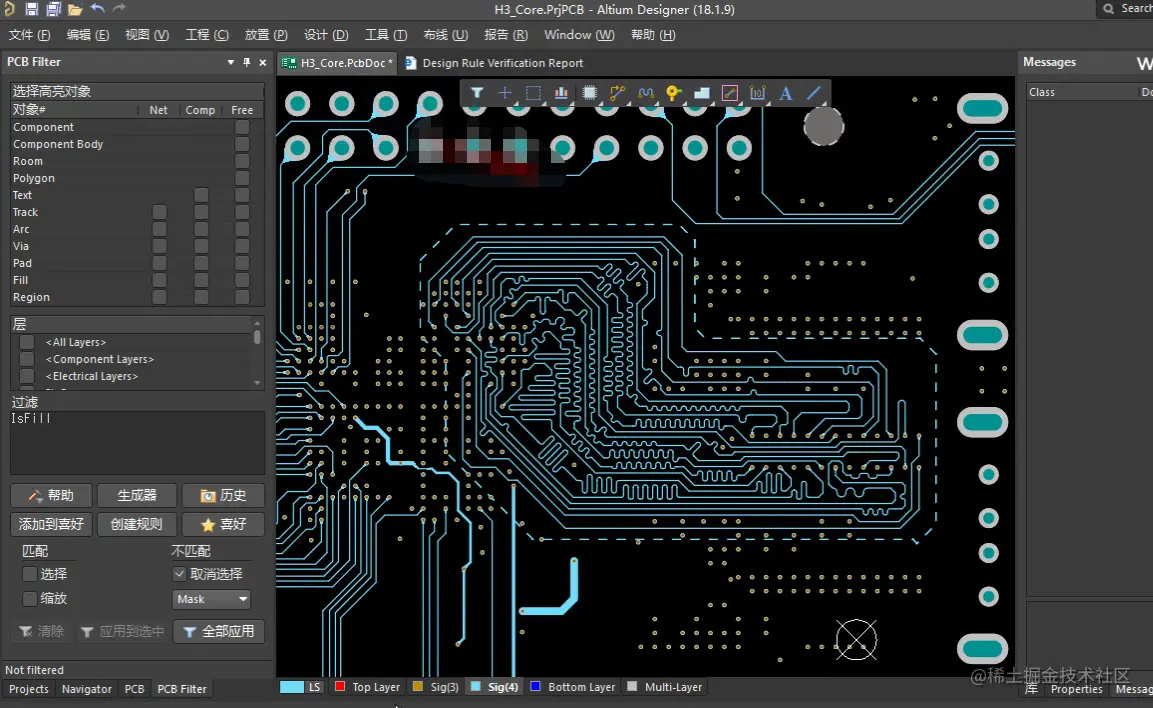

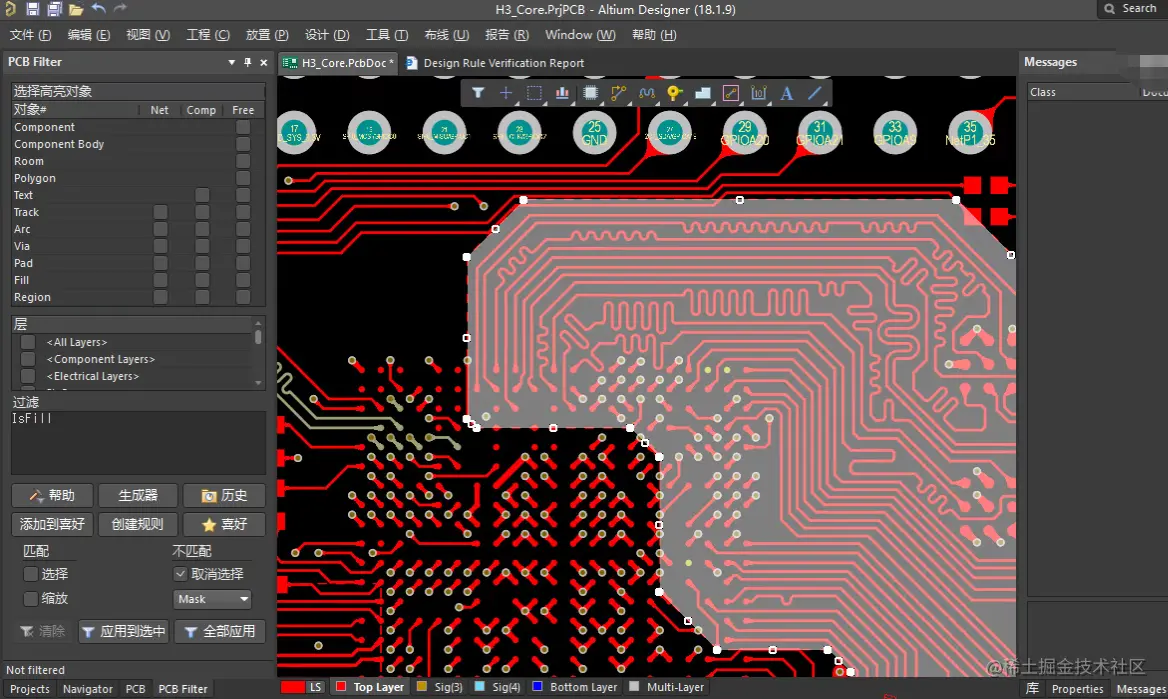

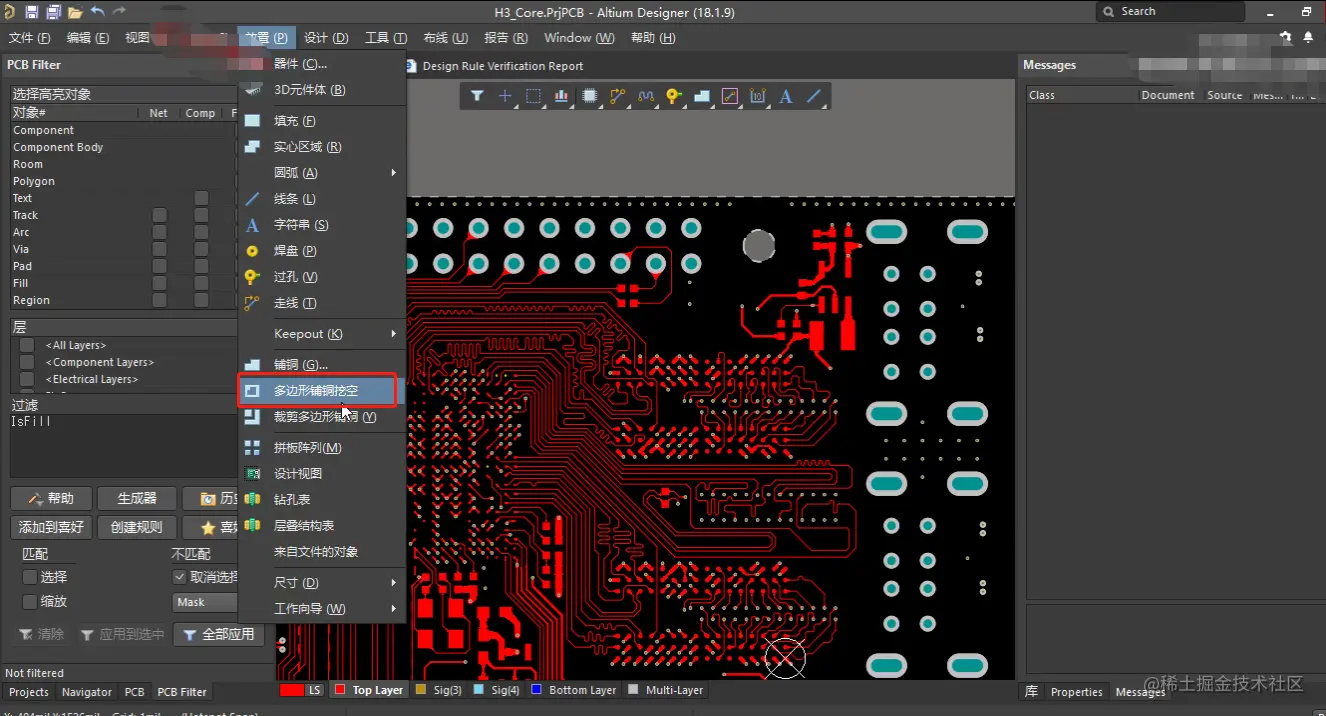

4 整体效果及覆铜隔离
