👋大家好！我是你们的老朋友Java学术趴，今天给大家分享UML图以及其中最重要的UML类图的几大关系，几分钟交会大家如何制作出UML类图。在UML的静态机制中类图是一个重点，它不但是设计人员关心的核心，更是实现人员关注的核心。

3. UML

• UML(统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助开发人员进行思考和记录思路的结果。
• UML本身是一套符号的规定，就像数学与化学符号，这些符号用来表示各个元素之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等。
• UML可以画时序图、用例图、类图。

3.1 UML类图

• 用于描述系统中的类(对象)本身的组成和类(对象)之间各种静态关系。
• 类之间的关系：依赖、泛化(继承)、实现、关联、聚合与组合。

3.2 类图—依赖关系

• 只要在类中用到对方，那么他们之间就存在依赖关系，如果没有对方，连编译都通过不了。

类中用到对方的地方：

• 类的成员属性
• 方法的返回类型
• 方法接收的参数类型
• 方法中使用到

依赖使用虚线箭头，箭头指向依赖者

3.3 类图—泛化关系

• 泛化关系实际上就是继承关系，他是依赖关系的特列。

• 泛化就是继承关系。

• 如果A继承了B，我们就说A和B存在泛化关系。

泛化使用实线空心箭头，箭头指向继承类

3.4 类图—实现关系

• 实现关系就是A类(实现类)实现了B类(接口)，他就是依赖关系的特例。

实现关系使用虚线空心箭头，接口指向接口

3.5 类图—关联关系

• 关联关系实际上就是类与类之间的联系，他就是依赖关系的特例。
• 关联具有导航性：即双向关联或单项关联
• 关联具有多重性：一对多，一对一，多对一，多对多。

关联使用实线箭头(单向关联)或者实线没有箭头(双向关联)，箭头指向被调用者

可以通过上图看出，Person类中使用了IDCard类，但是IDCard类中没有使用到Person类，此时是单项一对一，并且存在箭头，这个箭头指向被调用的类。

而在第二个中，他们之间的类互相调用，所以此时是双向一对一关系，此时不存在箭头。

3.6 类图—聚合关系

• 聚合关系表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所有它具有关联的导航性和多重性。

例如：一台计算机的键盘和显示器是可以从计算机中拆分出来的，使用带空心菱形的实线表示。（空心菱形从部分指向整体）

聚合使用空心的菱形箭头，箭头指向调用者

3.7 类图—组合关系

• 组合也是整体与部分的关系，但是整体与部分不可以分开。(比如人与脑袋，就是组合关系)

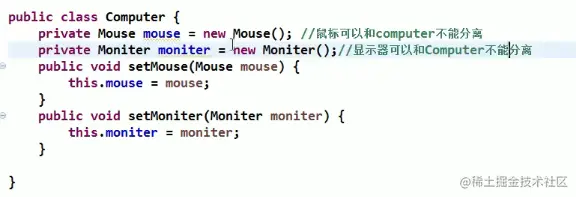

• 如果类中的成员变量不可以与整体类分离，就称为组合。比如上边的鼠标类如果不能与计算机分离，那么就是组合关系。(此时是new的对象，当Computer类加载时，鼠标类也会加载，当计算机类消失的时候，鼠标类也会随之消失，此时存在组合关系)

• 组合使用的是实体的菱形箭头表示，箭头指向调用者。

区分组合与聚合：

• 人的身体与人不可以拆分的，所以此时就是组合关系。
• 人的身份证与人是可以拆分的，此时是聚合关系。
