今日谈：数字信号常用编码、香农公式、信道复用技术
一、归零制、不归零制、曼彻斯特编码、差分曼彻斯特编码
图片来源：www.cnblogs.com/BinB-W/p/50…
这是曼彻斯特编码的两种形式，其中，位周期中心的上跳变代表0，下跳变代表1.
而差分曼彻斯特编码，在每一位的中心处均有跳变，关键是看开始边界有无跳变，有跳变代表0，无跳变代表1.

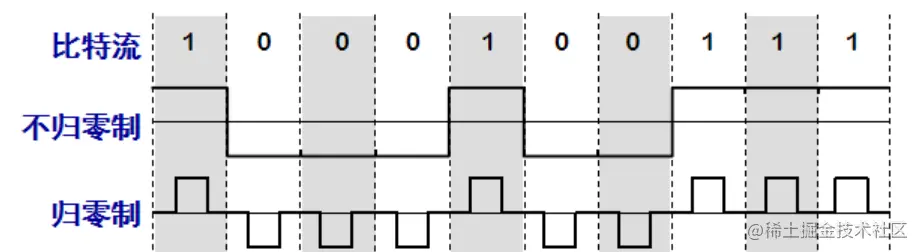

至于不归零制以及归零制就比较简单了，归零制正脉冲代表1，负脉冲代表0。而不归零制中正电平代表1，负电平代表0.
二、香农公式
我们都知道信道的噪声会影响接收端识别码元，且噪声功率相对信号功率越大，影响就越大。
1948年，香农使用信息论的相关知识搞出了带宽有限制并且具有高斯白噪声干扰的情况下的信道的极限信息传输速率。这个速率C：
其中，W是信道的带宽（单位为赫兹），S为信道内信号的平均功率，N为信道内的高斯噪声功率。
又因为上面那个公式，所以我们可以用分贝代表信噪比。
三、信道复用技术

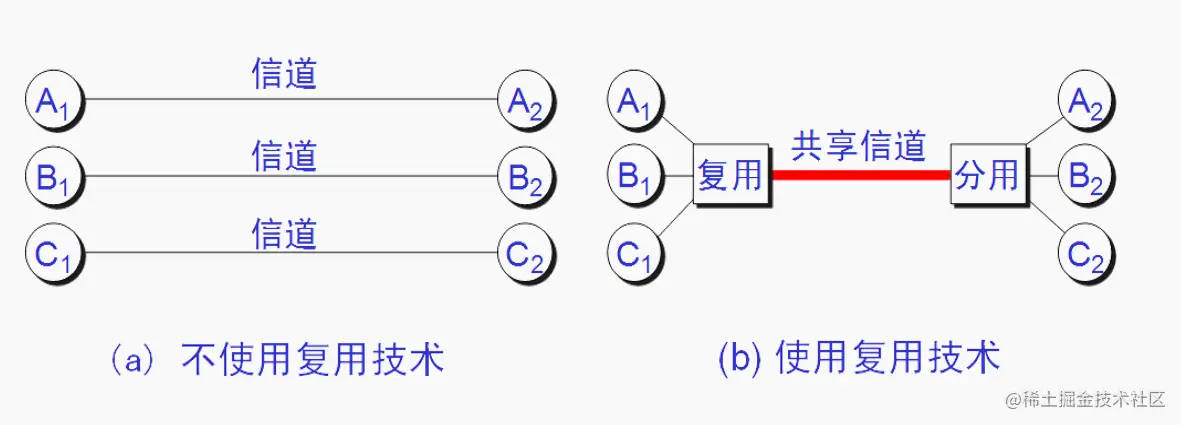

信道复用技术就是将本来需要多条信道通信的几个节点通过一条共享信道连接起来。
我们先讲述三种复用方法，分别是频分复用、时分复用和统计时分复用。
简单来说，频分复用就是让我们在同一时间占用不同的带宽资源，就和我们在田径场50米赛跑一样，每个人只能跑自己的跑道。而时分复用就是让我们在不同时间去占用同样的频带宽度，比如我们包车去机场，因为你们包车了，所以这辆出租车同一时间只服务了你们一车人，而下一车从机场接走的就是别人了。
而统计时分复用就是将数据变成STDM帧，每次生成一个STDM帧就发送出去。因此统计时分复用是按需动态地分配时隙。
